ZHCUC00 May 2024
4.3.1 磁體 Z 和 X 場測量
在啟用觸發模式以轉儲 200 個連續樣本的情況下，以 4kHz 采樣率測量 x 和 z 方向的 2D 磁場強度。圖 4-6 顯示了在使用參考位置編碼器測量的絕對線性位置上測得的 x 軸和 z 軸數據。
圖 4-6 四個 TMAG5170 的 Z 和 X 磁場與參考位置之間的關系在分析捕獲的數據時，我們看到每個 TMAG5170 傳感器觀察到的 X 和 Z 分量數據重疊。Z 軸具有單極范圍，可以在 ±90 度的余弦信號范圍內近似表示為振幅相等的偏移。X 軸具有雙極振幅，可近似為 ±90 度內的正弦信號。因此，每個 TMAG5170 的滿量程磁場范圍 Z 軸設為 ±50mT，X 軸設為 ±25mT。
從第一個到最后一個 TMAG5170 的下降 Z 場振幅是因?yàn)?TIDA-060045 PCB 未精確地平行安裝在安裝板上，氣隙從第一個到最后一個 TMAG7170 略微增加。沒有執行此項機械校準。
圖 4-7 和 圖 4-8 顯示了使用第一個 TMAG5170 以 4kHz 采樣率測量的 1000 個連續 X 場和 Z 場樣本的時域圖。對于此測試，感應磁體的絕對位置為 14.19cm。

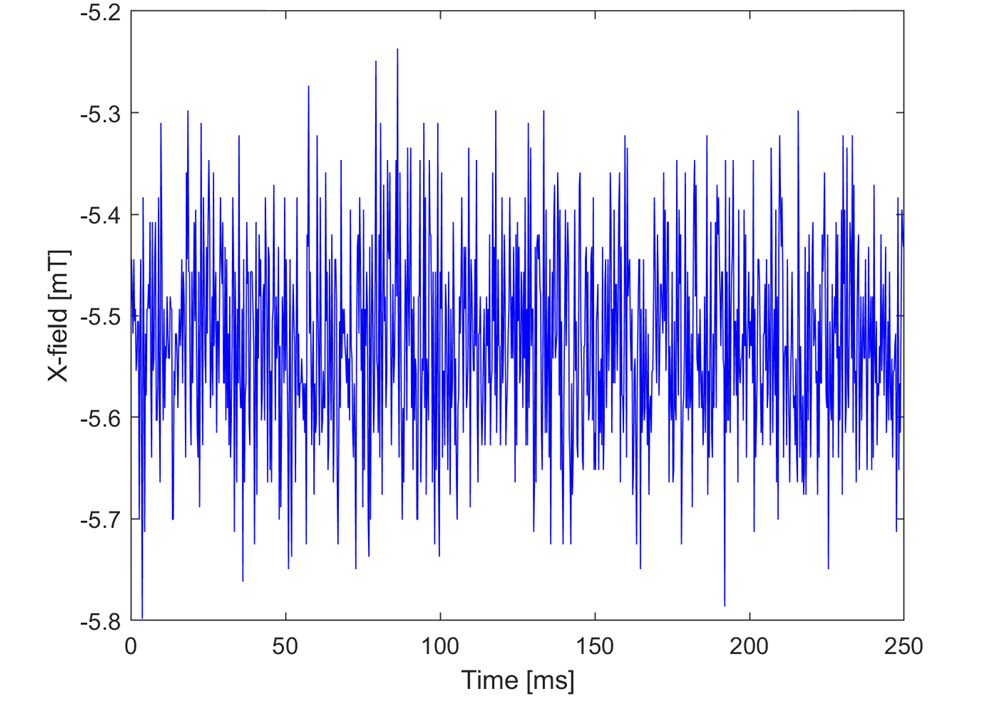

圖 4-7 第一個 TMAG5170 在磁體位置 14.19cm 處的 X 場

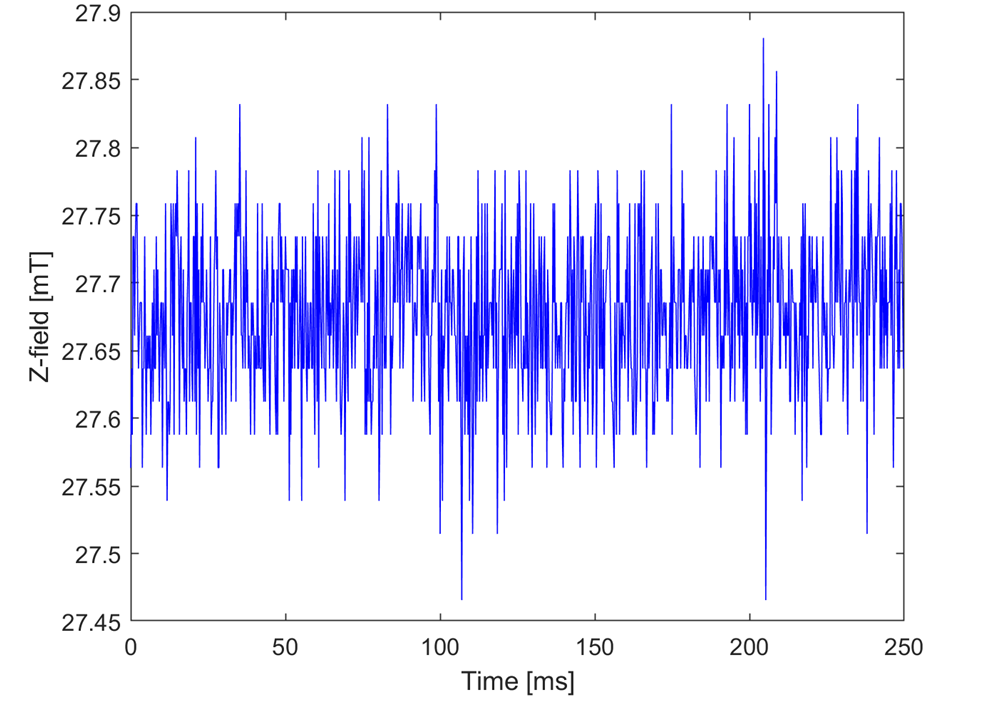

圖 4-8 第一個 TMAG5170 在磁體位置 14.19cm 處的 Z 場圖 4-9 和圖 4-10 顯示了 X 場和 Z 場數據的相應直方圖。

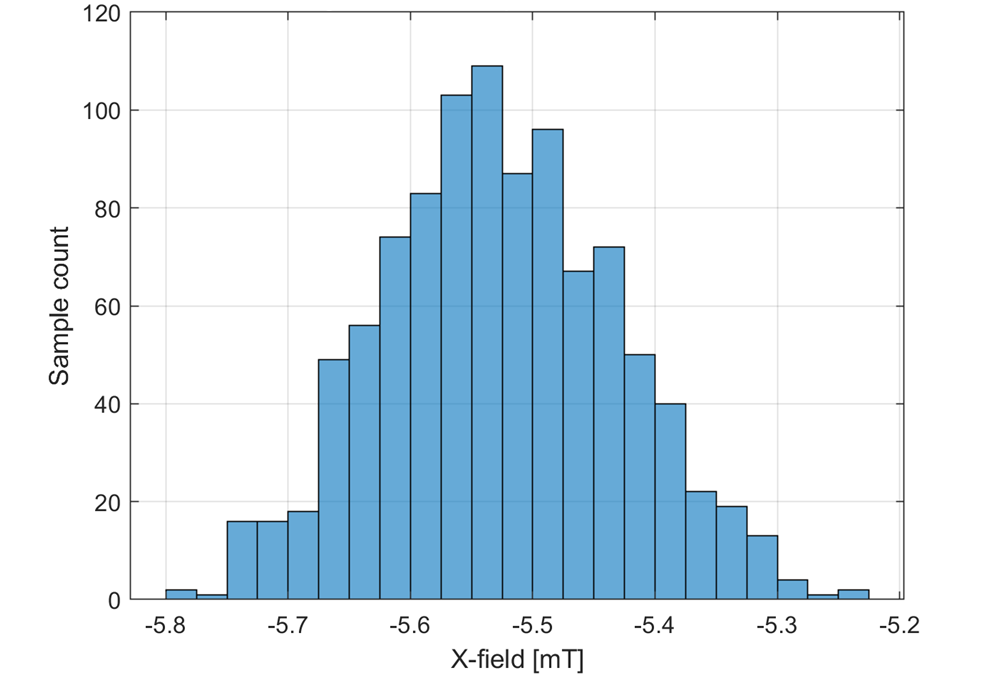

圖 4-9 第一個 TMAG5170 在磁體位置 14.19cm 處的 X 場直方圖

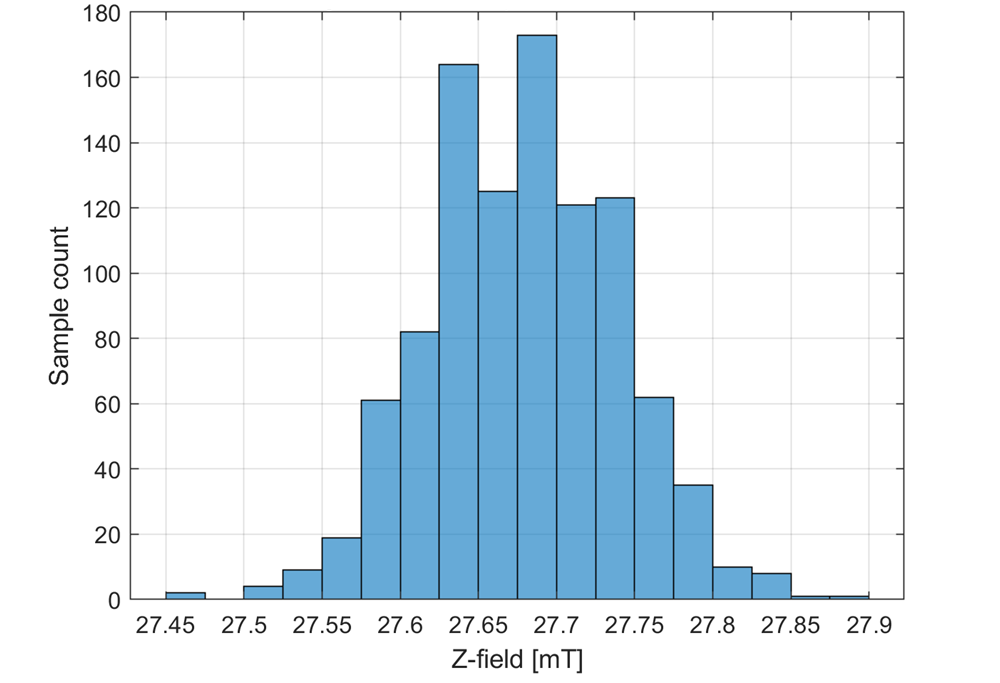

圖 4-10 第一個 TMAG5170 在磁體位置 14.19cm 處的 Z 場直方圖表 4-4 顯示了標準差、信噪比 (SNR) 和有效位數 (ENOB) 與滿標量程之間的關系。由于 TMAG5170 X 軸的增益設置較高，因此 X 軸上的噪聲占主導地位。
| TMAG5170 | Z 軸 | X 軸 | 注釋 |
|---|---|---|---|
| 標準差 [mTrms] | 0.059 | 0.094 | rms |
| 滿標量程 ± [mT] | 50 | 25 | 峰值 |
| SNR [dB] | 55.55 | 45.48 | dB |
| ENOB [位] | 8.94 | 7.26 | 位 |
