4.1 緩沖器模式
在 POR 或軟復位后，LMX1205 器件默認為緩沖器模式，所有輸出均啟用，輸出功率最大。在此模式下，LOGICLK 也將啟用，分頻值固定為 64。所有 SYSREF 時鐘均禁用。要在不同配置下評估該器件，請使用 TICS Pro。

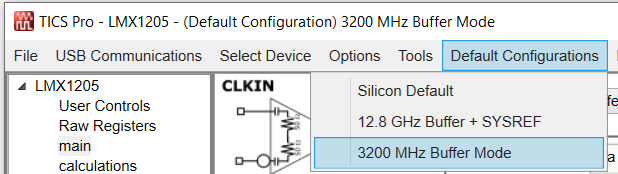

從頂部菜單中，點擊 Default Configuration → 3200MHz Buffer Mode。這會自動加載緩沖器模式系統配置。
圖 4-1 緩沖器模式如果沒有在所有輸出引腳上應用端接，則應使用 CHx_EN 字段（完全關斷未使用的通道）或 CLKOUTx_EN 字段（僅關斷輸出緩沖器）手動禁用未使用的輸出。關斷未使用的通道會大大降低電流消耗。
加載配置文件并進行所需的任何更改后，點擊 USB Communications → Write All Registers 以對器件進行編程。在以下所有圖中，藍色布線是來自 SMA100B 的 3.2Ghz 基準時鐘，黑色布線是來自器件的輸出時鐘。

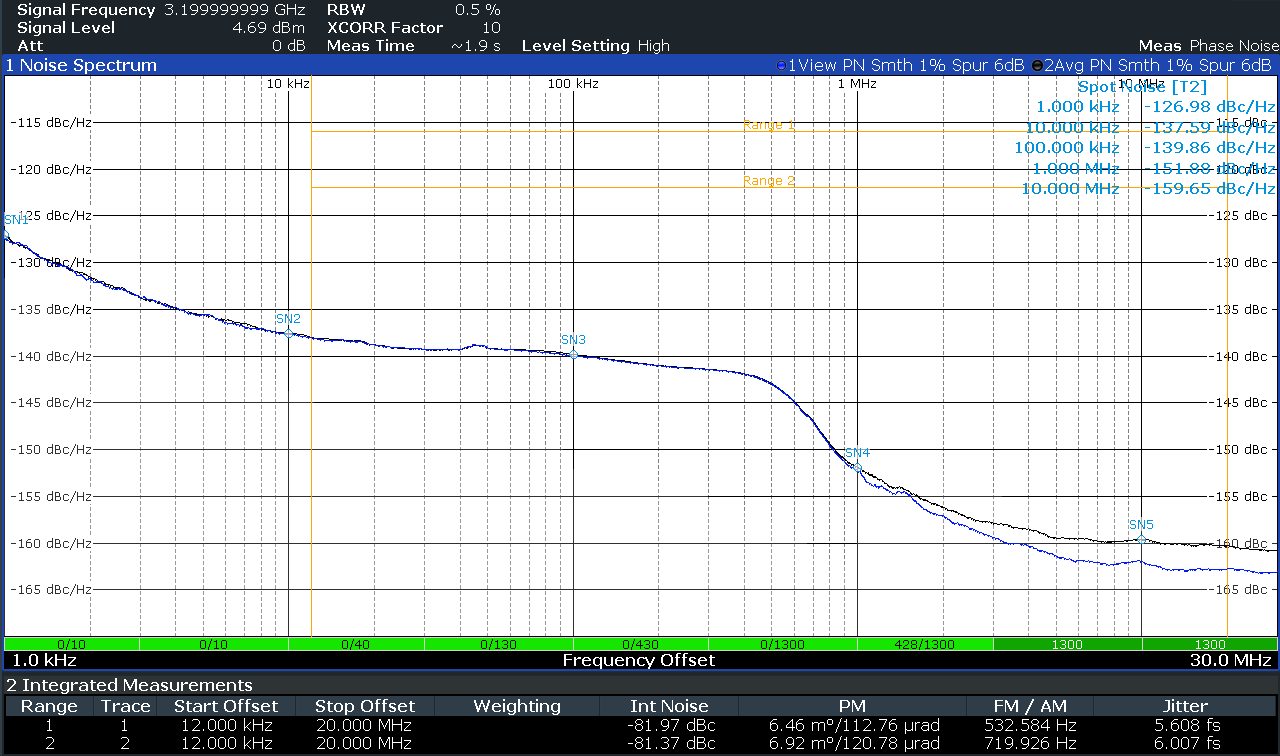

圖 4-2 緩沖器模式輸出
