ZHCUC10 May 2024 LMX1205
3.3 USB2ANY 接口
板載 USB2ANY 接口提供了 TICS Pro 軟件和 LMX1205 器件之間的橋梁。當板載 USB2ANY 控制器首次連接到 PC 時，或者如果控制器的固件版本與 TICS Pro 使用的版本不匹配，則需要對控制器進行固件更新。
- 使用 USB 電纜將 PC 連接到 EVM。USB 接口提供啟用板載 USB2ANY 控制器所需的電源。
- Windows 設置 USB 器件后，在 PC 中運行 TICS Pro。
- 下一個屏幕如下圖所示。

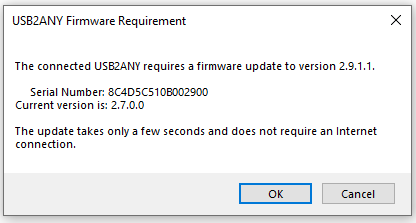

圖 3-1 固件更新請求 - 點擊 OK，屏幕如下圖所示。點擊 Update Firmware。

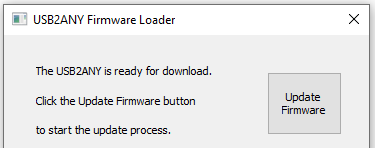

圖 3-2 固件加載程序 - 然后出現(xiàn)以下屏幕。

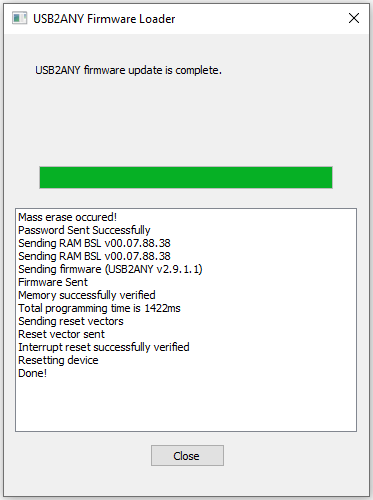

圖 3-3 固件升級完成 - 點擊 Close 按鈕關閉窗口。
- 彈出 TICS Pro 默認器件。檢查以確保 GUI 底部的 Connection Mode 亮起綠燈。

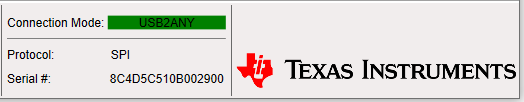

圖 3-4 連接模式 - 轉到菜單欄，點擊 USB Communications，然后選擇 Interface。
圖 3-5 USB 通信 - 點擊 Identify 按鈕，USB2ANY 接口的 LED 燈閃爍。

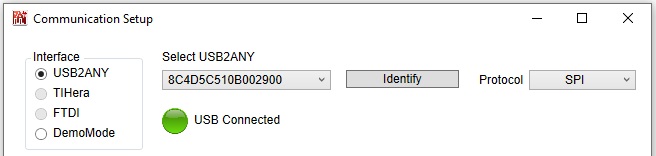

圖 3-6 識別 USB2ANY 控制器 - 現(xiàn)在，USB2ANY 就可以使用了。點擊“Close”按鈕關閉窗口。
