ZHCUCR5C July 2024 – January 2025 CC2564C
3.1.3 RF 連接器
使用 BOOST-CCEMADAPTER 板時，可將 RF1 和 RF2 連接器用于安裝 TI MSP432 平臺。RF I/O 均為 3.3V 電平；這種情況下可使用 TI 預裝了 EM 接頭的平臺來無縫集成主機。表 3-2和表 3-3介紹了標準引腳排列。
表 3-2 RF1
| 引腳編號 | EM 適配器引腳分配 | 引腳編號 | EM 適配器引腳分配 |
|---|---|---|---|
| 1 | GND | 2 | NC |
| 3 | MODULE_UART_CTS | 4 | NC |
| 5 | SLOW_CLK | 6 | NC |
| 7 | MODULE_UART_RX | 8 | NC |
| 9 | MODULE_UART_TX | 10 | NC |
| 11 | NC（未連接） | 12 | NC |
| 13 | NC | 14 | NC |
| 15 | NC | 16 | NC |
| 17 | NC | 18 | NC |
| 19 | GND | 20 | NC |
表 3-3 RF2
| 引腳編號 | EM 適配器引腳分配 | 引腳編號 | EM 適配器引腳分配 |
|---|---|---|---|
| 1 | NC | 2 | GND |
| 3 | NC | 4 | NC |
| 5 | NC | 6 | NC |
| 7 | 3.3V | 8 | MODULE_AUDIO_DATA_OUT |
| 9 | 3.3V | 10 | MODULE_AUDIO_DATA_IN |
| 11 | MODULE_AUDIO_FSYNC | 12 | NC |
| 13 | NC | 14 | NC |
| 15 | NC | 16 | NC |
| 17 | MODULE_AUDIO_CLK | 18 | MODULE_UART_RTS |
| 19 | WCS_NSHUTD | 20 | NC |
為了在使用 RF 連接器（又稱為 EM 連接器）時對音頻應用進行完整評估，必須正確配置電平轉換器 U4 以確保 PCM 信號的方向正確。
- 當使用 CC256XC 作為 PCM 主器件角色時：
- R19 必須組裝有 10K Ω 電阻器。
- R18 和 R11 必須未被組裝（已移除）。
- 當使用 CC256XC 作為 PCM 從器件時：
- R18 必須組裝有 0Ω 電阻器。
- R19 和 R11 必須未被組裝（已移除）。
有關 EM 連接器上 PCM 信號所需硬件更改的更多信息，請參閱 CC256XCQFN-EM 板設計文件（原理圖和物料清單）。

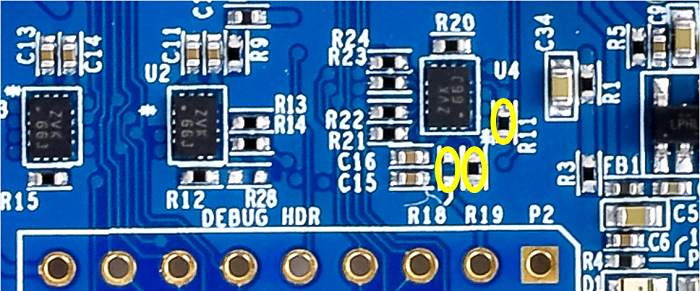

圖 3-2 適用于 RF 連接器的 CC256XCQFN-EM PCM 角色選擇
