ZHCUCR5C July 2024 – January 2025 CC2564C
3.1.5 COM 連接器
COM 連接器（即邊緣卡）用于連接 TI 的 MPU，如 AM437x 和 AM335x EVM。如圖 3-3所示，COM 連接器為通過邊緣卡連接的主機提供 HCI、音頻、慢時鐘、關斷和調試接口。COM 連接器的所有 I/O 均為 1.8V。某些元件必須為 DNI 才能使用 COM 連接器。有關更多詳細信息，請參閱 BOM。

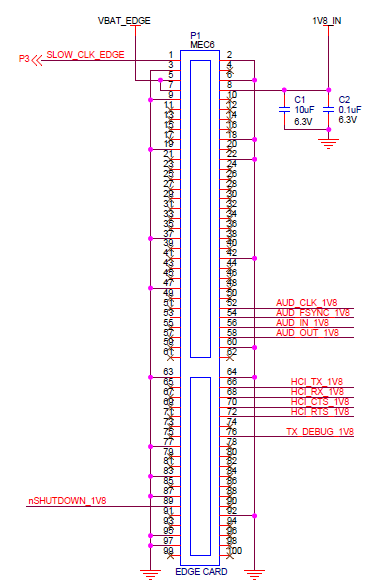

圖 3-3 COM 連接器引腳排列表 3-5列出了 COM 卡引腳排列。
表 3-5 COM 卡
| 引腳編號 | 相關 COM 連接器引腳分配 |
|---|---|
| 1 | SLOW_CLK_EDGE |
| 8 | 1V8_IN |
| 52 | AUD_CLK_1V8 |
| 54 | AUD_FSYNC_1V8 |
| 56 | AUD_IN_1V8 |
| 58 | AUD_OUT_1V8 |
| 66 | HCI_TX_1V8 |
| 68 | HCI_RX_1V8 |
| 70 | HCI_CTS_1V8 |
| 72 | HCI_RTS_1V8 |
| 76 | TX_DEBUG_1V8 |
| 89 | nSHUTDOWN_1V8 |
引腳 3、9、19、37、47、63、77、83、87、95 和 97 以及 2、6、18、22、42、60、64 和 92 接地。
所有其他引腳為 NC。
必須移除 (DNI) 一些元件，并且必須在 CC256XCQFN-EM 上組裝 R2，才能將 COM 連接器與 AM335x 評估模塊 (TMDXEVM3358) 或類似 Sitara EVM 配合使用。
- EM1、EM2、U2、U3 和 U4 必須未組裝（已移除）。
- 必須組裝 R2 (0 Ω)。
有關 COM 連接器所需硬件更改的更多信息，請參閱 CC256XCQFN-EM 板設計文件（原理圖和物料清單）。

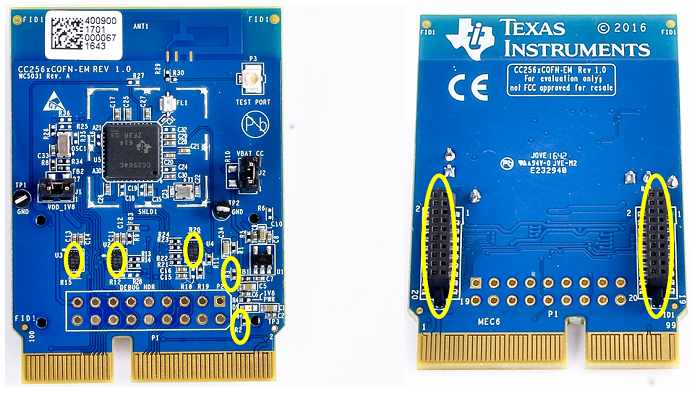

圖 3-4 針對 COM 連接器的 CC256XCQFN-EM 硬件修改
