工業以太網：智能工廠的支柱

近年來，工業以太網已在高度自動化的工廠中展現出其價值，成為了大型現場網絡（包括復雜系統）、PLC和網關所優選的外部網絡互聯互通標準。傳輸速度快、接口通用和連接距離長等優點使得以太網在數據網絡中無處不在。此外，工業以太網使用一種改進的媒體訪問控制 (MAC) 層，可實現確定性數據傳輸與低延遲，并且支持時間觸發事件。工業以太網支持環形和星形拓撲結構以及傳統的線性連接，可在電纜斷開的情況下確保安全性和可靠性。

工業以太網并不是單一規范，而是由多家工業設備制造商推動的一系列用于現場級應用的協議實現，其中常用協議包括 EtherCAT、Profinet、以太網/IP、Sercos III 和 CC-Link IE Field 等。白皮書《工業以太網通信協議洞察》對這些協議進行了比較，并討論了較早期的非以太網串行現場總線協議，如控制局域網 (CAN)、Modbus 和 Profibus。

Profinet 和 EtherCAT 是使用最廣泛的兩種協議，它們展現了工業以太網不同類型之間以及它們與 IO-Link 之間的區別。這兩種工業以太網協議的規定傳輸速度均為 100Mbps，傳輸距離可達 100米。Profinet 的電源傳輸必須獨立于數據電纜，而 EtherCAT 提供的 EtherCAT_P 版本則通過同一條電纜傳輸電源和數據。Profinet 支持全雙工通信，并能夠將數據包發送到網絡上的每個節點。該協議還提供了三個不同等級，供用戶根據網絡所需的性能水平進行匹配。相比之下，EtherCAT 在網絡上往一個方向發送共享幀，所有的從設備都將數據放入其中，因而能夠實現非?？焖俚霓D發。

Profinet 和 EtherCAT 的循環時間都短于 IO-Link，但容錯度要小得多。兩者的計時都基于網絡同步，而不是像 IO-Link 那樣從通信開始時計時。此外，還有其他附加協議用于功能安全。通常情況下，工業以太網協議會提供多種服務，以便在自動化環境中簡化集成。

盡管大多數傳感器不需要工業以太網連接提供的強大功能集，但視覺傳感是一個重要的例外，因為它的攝像頭會產生非常大量的數據，而僅憑這一點就足以認定它需要比 IO-Link 更快的數據連接。視覺傳感（有時還需要其他類型的傳感）可以為實時過程控制提供重要的輸入數據，因此需要工業以太網的確定性傳輸能力。

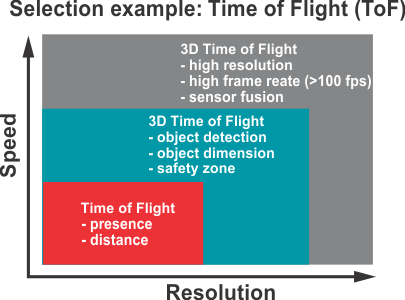

例如，飛行時間應用需要跟蹤并預測物體的三維運動，其典型的響應是移動機械臂以攔截該物體。IO-Link 可以為這些應用中有限的存在性感知提供足夠的傳輸速率和分辨率，但工業以太網還可以提供足夠大的帶寬和足夠低的延遲，以確定物體及其周圍空間的某些特征。如果通過千兆以太網來傳輸攝像機數據的話，或許能實現更高的識別水平，但是此處討論的工業以太網協議尚不支持這些速率。
