利用系統級創新實現超高效率目標

當今的元件和拓撲創新技術可使電源轉換系統實現超高效率。與傳統的集中式交流電網系統相比，新興的直流電網系統提供了一種更簡單、更高效且更可靠的高壓解決方案。例如，光伏 (PV) 電力系統只需一個從 PV 面板到 120V 或 240V 交流電網的電源轉換級。分布式直流電網系統可以極大地簡化高壓電源轉換并提高系統可用性和可靠性。

除了系統架構創新，控制系統創新是簡化和改進高壓電源轉換系統的另一種方法。我們繼續以 PFC 為例。在涉及交流的大功率應用中，CCM PFC 應該是理想選擇，因為它允許較低的電感器紋波電流；因此，您需要較小的差分電磁干擾 (EMI) 濾波器。與 CCM PFC 相比，臨界導通模式 (CRM) PFC 的 PFC 電感器電流始終從零甚至負值開始，電感值更小，這可以實現更低的開關損耗和更高的效率，因為導通瞬間的電源開關電流幾乎為零。但是，在提供相同功率時，電感器電流紋波將遠大于 CCM PFC，這會使得 EMI 濾波器設計變得困難。

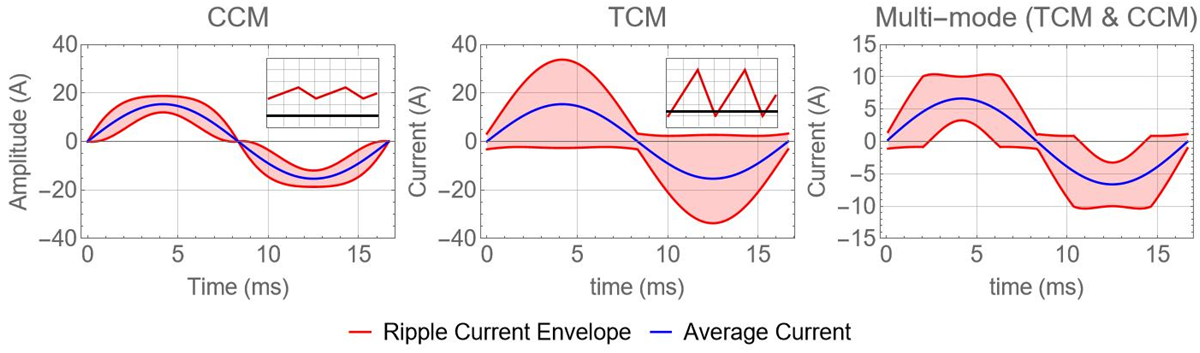

在效率和差分 EMI 噪聲水平之間實現良好平衡的第三種方案是多模式運行 - 在每個交流周期中組合使用 CCM 和 CRM 運行模式。在多模式運行中，PFC 電感器電感應小于 CCM 運行中使用的 PFC 電感器，但大于 CRM 運行中使用的 PFC 電感器，以允許 PFC 在一個交流周期內同時具有 CCM 和 CRM 運行模式。圖 11 展示了這三種模式下的紋波電流包絡。

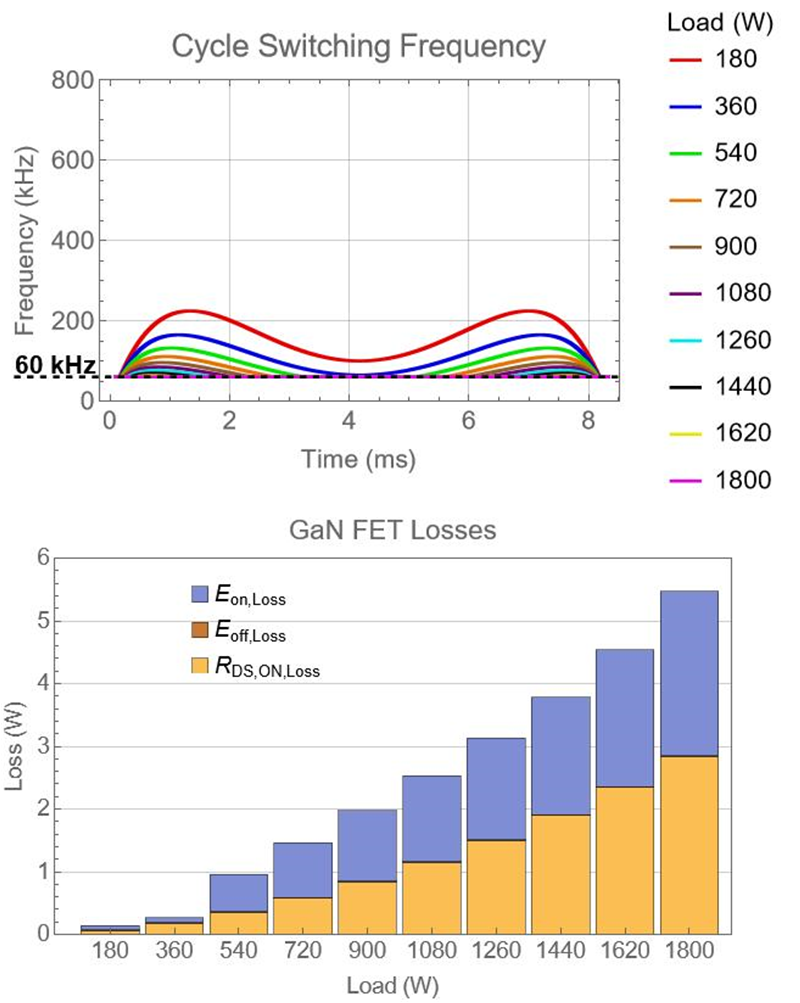

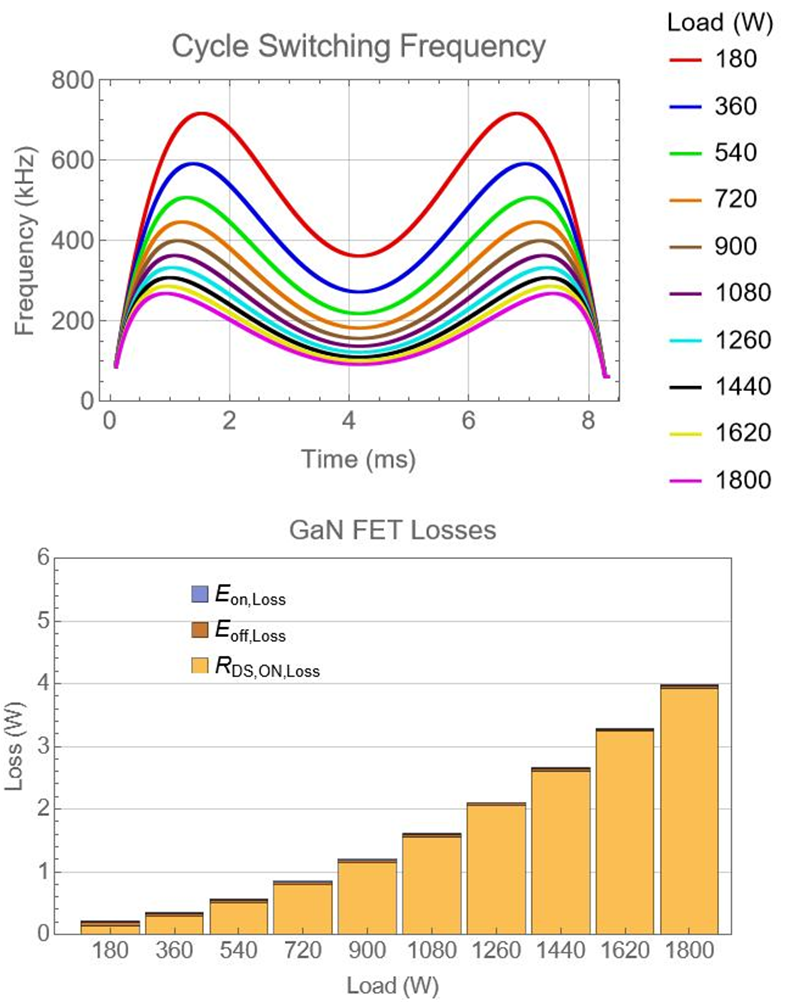

圖 12 顯示了采用相同規格的多模式 PFC 和 CRM PFC（假設可保證零電壓開關）之間的損耗比較。多模式 PFC 設計具有一個工作頻率范圍為 60kHz 至 250kHz 的 150μH PFC 電感器，而 CRM PFC 設計具有一個工作頻率范圍為 75kHz 至 750kHz 的 25μH PFC 電感器。因此，CRM PFC 可在半負載條件下以更高的工作頻率和更小的電感器將 FET 損耗降低 40% 以上。這表明了高效高壓電源轉換系統應趨向于采用軟開關拓撲。
