應對 EMI 挑戰

工程師可以通過將 PFC 電感器拆分為兩個元件來解決 EMI 濾波器設計難題：電感較高的電感器 (L_g) 連接到交流電源，電感較低的電感器 (L_b) 與電容器串聯并與功率級并聯放置，如圖 13 所示。拆分電感器設置的理念是允許較大的交流紋波電流流經串聯電感器和電容器（較低的總阻抗），并盡可能減小 L_b（較高阻抗）和交流電源上的電流紋波。由于差模噪聲較低，因此 EMI 濾波器設計變得更簡單。

盡管修改后的軟開關 CRM PFC 確實使您可以克服 EMI 濾波器設計難題，但 CRM PFC 本身需要額外的檢測和控制工作來確定 PFC 有源開關導通時序，從而確保軟開關。一種選擇是添加電流檢測器件（例如電流互感器）來檢測零電流點，這樣您就可以根據 FET C_oss 計算有源 FET 導通時序。檢測和控制系統中的傳播延遲和元件容差將導致有源 FET 導通時序誤差。由于該控制方案需要逐周期檢測和控制，因此您應該需要更高的 MCU 資源使用量。

另一種方法是根據輸入和輸出電壓檢測結果以及 PFC 電感和 FET C_oss 計算所需的 FET 導通和關斷時間。然后，您可以使用 FET 漏源電壓檢測來確定是否實現了軟開關。如果在柵極信號變?yōu)楦唠娖街奥┰措妷翰蛔優樨撝?，則意味著 FET 處于硬開關狀態。

以圖 13 所示的 FET 為例，延長 HFFET_HS 導通時間允許更多負電流將 HFFET_LS C_oss 放電，從而實現軟開關。如果在柵極信號變?yōu)楦唠娖街奥┰措妷鹤優樨撝?，則意味著 FET 已處于軟開關狀態?？s短 HFFET_HS 的導通時間將更大限度地減小均方根電流，從而提高效率。這樣，F(xiàn)ET 導通時間不再在每個周期更新，而是僅在沒有發生軟開關時進行調整，從而節省了大量 MCU 資源。

將所需的軟開關檢測電路與 FET 集成可以進一步簡化系統。如圖 5 所示，LMG3526R030 器件在一個封裝中集成了 GaN FET、驅動器、保護功能和 FET 漏源電壓檢測功能。只要 GaN FET 在通道導通之前處于第三象限導通狀態，LMG3526R030 就會發送一個零電壓檢測脈沖來指示軟開關。

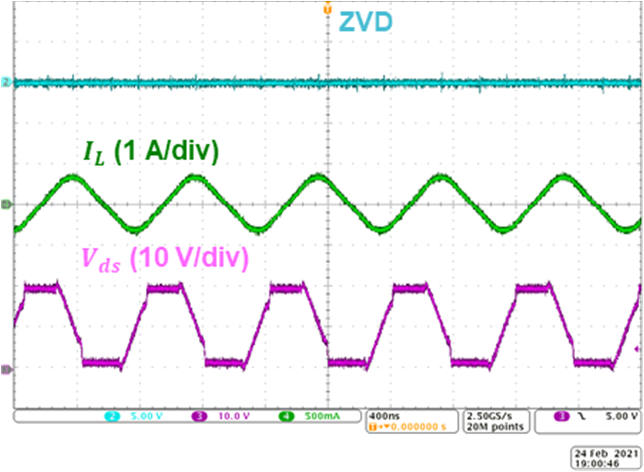

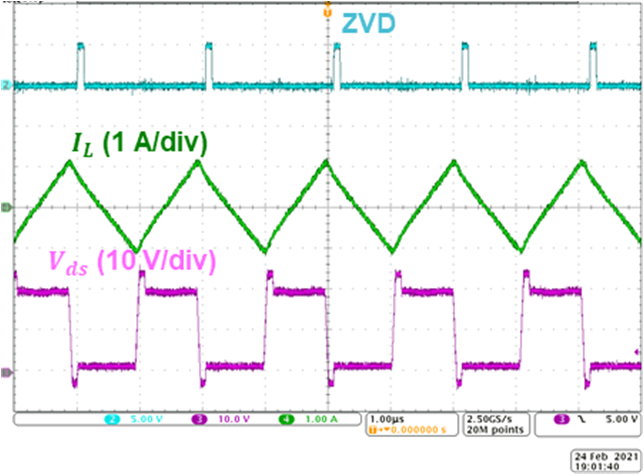

圖 14 所示為具有和不具有第三象限導通的 LMG3526R030 示例波形。

使用 LMG3526R030 中的零電壓檢測功能，變頻、ZVS、5kW、基于 GaN 的兩相圖騰柱 PFC 參考設計通過結合元件、拓撲和控制系統創新技術，展示了 99.1% 以上的峰值效率。
