7.3.2 默認器件設置
CDCEx925 的內部 EEPROM 已按圖 7-2所示預先配置。默認情況下，輸入頻率傳遞至輸出端。因此，該器件可以在默認模式下運行，無需額外的生產步驟對其進行編程。在通電后或斷電/上電序列后，將會顯示默認設置顯示，直到用戶將其重新編程為不同的應用配置?？赏ㄟ^串行 SDA/SCL 接口對新寄存器設置進行編程。

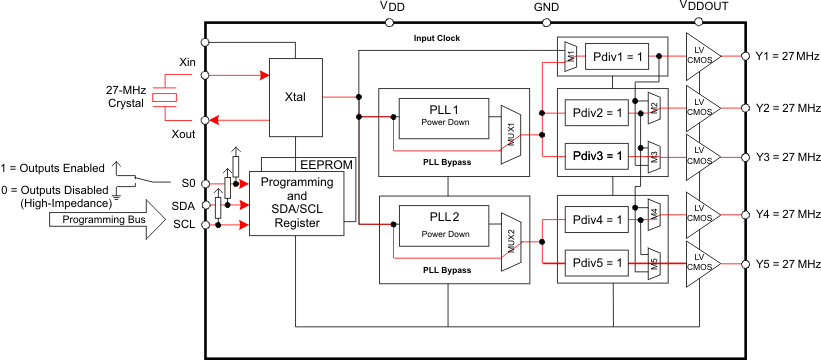

圖 7-2 CDCEx925 內部 EEPROM 的預配置表 7-4 顯示了針對控制終端寄存器（外部控制引腳）的出廠默認設置。盡管八種不同寄存器設置均可用，但在默認配置下，只能使用 S0 選擇前兩種設置（0 和 1），因?yàn)?S1 和 S2 在默認模式下配置為編程引腳。
表 7-4 針對控制終端寄存器的出廠默認設置
| (1) | Y1 | PLL1 設置 | PLL2 設置 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 外部控制引腳 | 輸出選擇 | 頻率選擇 | SSC 選擇 | 輸出選擇 | 頻率選擇 | SSC 選擇 | 輸出選擇 | ||
| S2 | S1 | S0 | Y1 | FS1 | SSC1 | Y2Y3 | FS2 | SSC2 | Y4Y5 |
| SCL (I2C) | SDA (I2C) | 0 | 高阻抗?fàn)顟B(tài) | fVCO1_0 | 關閉 | 高阻抗?fàn)顟B(tài) | fVCO2_0 | 關閉 | 高阻抗?fàn)顟B(tài) |
| SCL (I2C) | SDA (I2C) | 1 | 啟用 | fVCO1_0 | 關閉 | 啟用 | fVCO2_0 | 關閉 | 啟用 |
(1) 在默認模式下或編程時，S1 為 SDA、S2 為 SCL（寄存器 2 的 SPICON 位 6 設置為 0）。它們沒有任何控制引腳功能，但在內部解釋為 S1 = 0 和 S2 = 0。但是，S0 是控制引腳，在默認模式下會（根據先前預定義）將所有輸出打開或關閉。
