3 說明
HD3SS215 是一款高速寬共模范圍無源開關，能夠支持需要 4k2k 60Hz 刷新率的 DisplayPort HBR2 和高清多媒體接口 (HDMI) 應用。HD3SS215 經配置可支持兩個源設備連接一個接收設備，或者一個源設備連接兩個接收設備。為了支持這些視頻標準，HD3SS215 還可以切換顯示數據通道 (DDC) 和熱插拔檢測 (HPD) 信號，這適用于 HDMI 或數字視頻接口 (DVI) 應用。該器件還可以為 DisplayPort 應用切換輔助 (AUX) 和熱插拔檢測 (HPD) 信號。HD3SS215 支持寬共模范圍和直流/交流耦合鏈路，具有獨特的靈活性，是許多應用的理想選擇。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| HD3SS215，HD3SS215I | nFBGA (50) | 5.00mm x 5.00mm |
| QFN (56) | 8.00mm x 8.00mm |
(1) 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

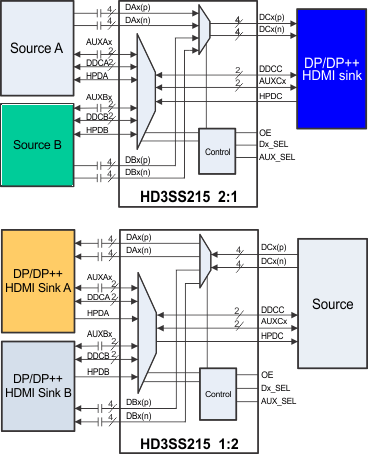

應用原理圖
