7.2.3 應用曲線
以下曲線是在 VCC 和 VLogic 為 5V、RPULLUP = 5.1kΩ 和 50pF 觀測儀器探頭條件下生成。

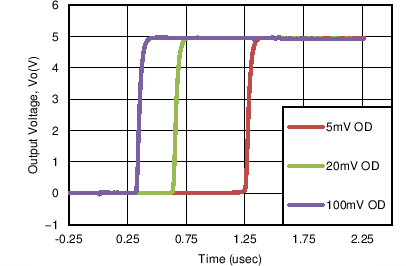

圖 7-2 各種過驅的響應時間（正轉換）

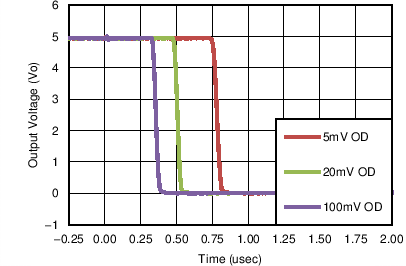

圖 7-3 各種過驅的響應時間（負轉換）
