8.2.2 詳細設計過程（TIA 模式下的 THS4567）
各光電二極管的輸出電流如圖 8-4 所示。下面詳細介紹了如何設置各種偏置電壓，以及如何選擇跨阻增益的理想值。
- 將 VS+ 設置為 5.25V，將 VS– 設置為 –0.25V，使 THS4567 能夠擺動 10VPP（差分），而不會由于余量受限而引起失真。
- 將 ICM_EN 設置為邏輯高電平，以啟用 THS4567 TIA 運行模式。
- 將 VOCM 設置為 2.5V，以匹配 ADC 輸入共模范圍。
- 如圖 8-2 所示，光電二極管 (PD) 配置了陰極偏置，當光線入射時，兩個 PD 都會產生電流。為了盡可能提高 PD 上的反向偏置，VBIAS 通常設置為放大器正電源電壓或可用的最高正電源電壓。
- PD 的最大輸出電流是環境光電流和最大信號電流之和。方程式 2. ITOTAL = IAMBIENT + ISIGNAL = 10 μA + 5 μA = 15 μA
- 在 TIA 模式下，VICM 設置為其最小輸入共模順從電壓限值 (1.25V)，以便盡可能地提高 PD 上的反向偏置，從而降低 PD 電容。方程式 3. Reverse bias across the photodiodes = (5.25 V - 1.25 V) = 4 V
- 在 TIA 模式下，ICM 環路會消除放大器輸入引腳處因環境光 (10μA) 而產生的共模輸入電流，只有差分信號電流會流經反饋電阻器 RF 和 RF'。因此，最大 TIA 增益是最大差分輸出擺幅與最大差分信號電流之比，如方程式 4 所示。方程式 4. Maximum TIA gain = (10 VPP/ 10 μA) = 1 MΩ
- 設置反饋電阻值后，按照高速放大器跨阻注意事項中所述選擇反饋電容值。

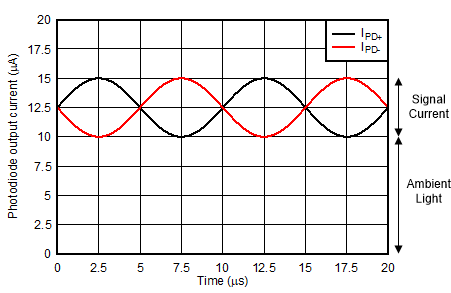

圖 8-4 光電二極管差分輸出電流
