3 說明
THS4567 器件是一款全新的全差分放大器 (FDA)，包含獨立的輸入共模 (VICM) 和輸出共模 (VOCM) 控制。標準 FDA 僅具有輸出共?？刂啤?span id="btf1zhxxf73" class="ph">THS4567 是一款非完全補償放大器，其最小穩定增益為 10V/V。
THS4567 在單個集成級中作為全差分跨阻放大器 (TIA) 和模數轉換器 (ADC) 驅動器運行。
VICM 環路將光電二極管 (PD) 兩端的反向偏置與放大器輸入和輸出擺幅順從電壓范圍解耦，使設計人員能夠盡可能提高 PD 反向偏置并盡可能減小 PD 電容。可以禁用 VICM 環路，然后 THS4567 便可作為標準 FDA 運行。
VOCM 環路設置差分輸出共模電壓，通常設置為后續 ADC 級共?；鶞?zhǔn)電壓。
器件信息(1)
| 器件型號 | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| THS4567 | WQFN (10) | 2.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

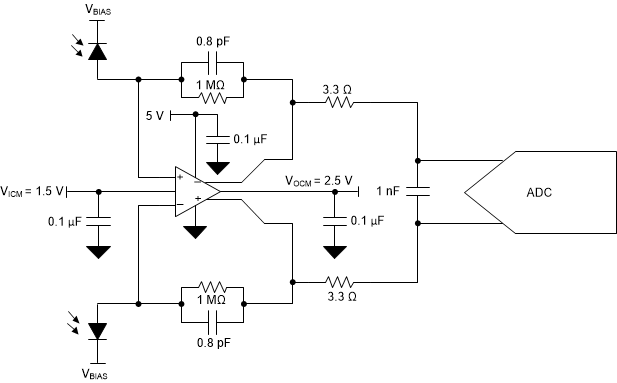

適用于光編碼器的單級差分輸入至差分輸出 TIA 和 ADC 驅動器
小信號頻率響應與增益間的關系
