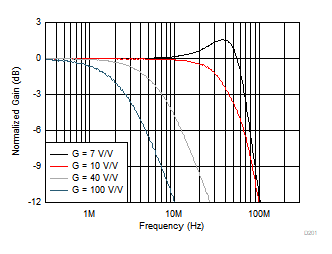

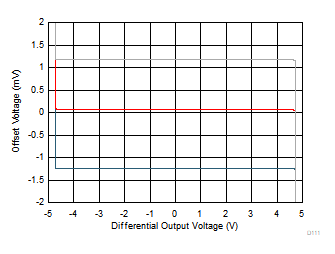

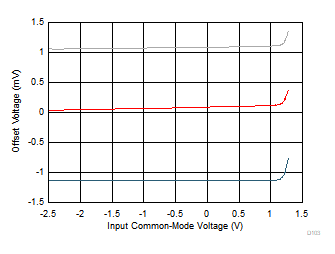

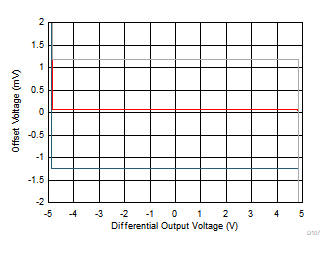

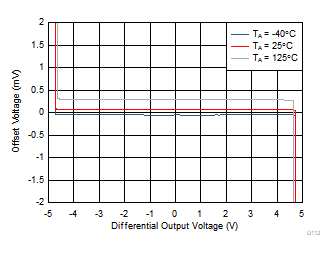

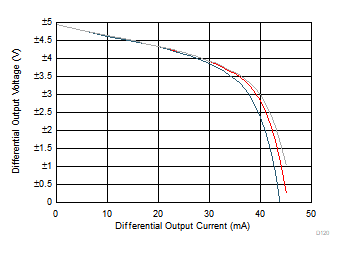

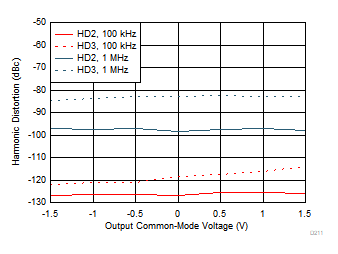

6.7 典型特性：(VS+) – (VS–) = 5V
VS+ = 2.5V，VS– = –2.5V，VOCM = 開路，VICM = 開路，RF = 5kΩ，G = 10V/V，已禁用 ICM 環路，RL = 1kΩ，單端輸入，差分輸出，并且輸入和輸出以 1/2 Vs 和 TA ≈ 25°C 為基準，1（除非另有說明）。
| VOUT = 100mVPP |
| VOUT = 8VPP |
| VOUT = 8VPP；差分輸入轉差分輸出；已啟用 ICM 環路 |
| tR/tF = 8ns |
| VOCM 引腳由 100mVPP 信號驅動。測得平均輸出電壓。 |
| 3 個典型單元 |
| VOS 在 25°C 時歸一化 |
| 3 個典型單元 |
| 3 個典型單元，RL = 20kΩ |
| 3 個典型單元，RL = 1kΩ |
| 3 個典型單元 |
| VICM 引腳懸空，3 個典型單元 |
| 典型單元 |
| VOCM 偏移 = (VOCM - VOCM)，3 個典型單位 |
| VOUT = 8VPP |
| f = 100kHz，已啟用 ICM 環路 |
| VOUT = 8VPP |
| VOUT = 2VPP（每個子載波），子載波與中心頻率的分離度 = 100kHz |
| 壓擺率（上升和下降）= 500V/μs |
| G = 1V/V，VOUT = 2VPP，其中 VOCM 已調整 |

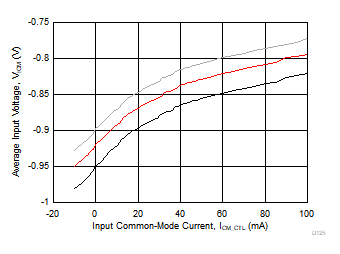

| VICM 引腳由 100mVPP 信號驅動。測得平均輸入電壓。 |
| 典型單元 |
| 3 個典型單元 |
| 3 個典型單元 |
| 典型單元，RL = 20kΩ |
| 典型單元，RL = 1kΩ |
| 典型單元 |
| VICM 引腳懸空，典型單元 |
| ICM_CTL = 20μA，典型單位 |
| VOCM = 0V，3 個典型單元 |
