7.2.4 延時時間生成器
圖 7-13 所示電路從某個時間基準起以規定的時間間隔提供輸出信號，并在輸入返回到 0V 時自動將輸出復位為低電平。這適用于對“上電”信號進行時序控制以觸發電源的受控啟動。

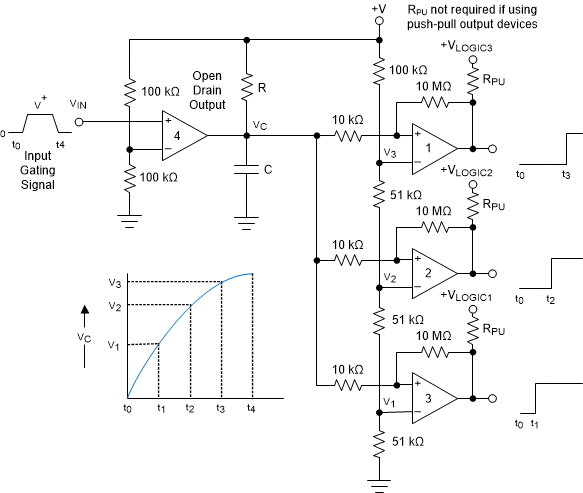

圖 7-13 延時時間生成器考慮 VIN = 0 的情況。比較器 4 的輸出也將接地，將電容器“短接”并將節點電壓保持為 0V。這意味著比較器 1、2 和 3 的輸出也為 0V。當施加一個輸入信號時，開漏比較器 4 的輸出變?yōu)楦咦钁B(tài)，C 以指數方式通過 R 充電。圖中顯示了這一點。當 VC 高于基準電壓 V1、V2 和 V3 時，比較器 1、2 和 3 的輸出電壓依次切換到高電平狀態。10kΩ 和 10MΩ 電阻器會有少量遲滯，如此以來，在選擇 RC 時間常數以提供長延遲時間時，能確?？焖偾袚Q?？梢韵冗x擇 R = 100kΩ 且 C = 0.01μF 至 1μF。
由于比較器輸出變?yōu)榈碗娖讲⒘⒓磳﹄娙萜鞣烹姡?dāng)電壓 VIN 降至 0V 時，所有輸出將立即變?yōu)榈碗娖健?/p>
比較器 4 必須是開漏型輸出 (TLV902x)；而比較器 1 至 3 可以是開漏型輸出，也可以是推挽型輸出，具體取決于系統要求。推挽型輸出器件不需要 RPU。
