7.2.7 雙穩態多諧振蕩器

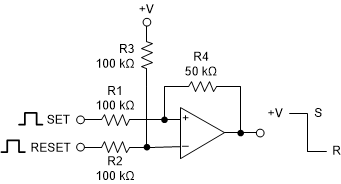

圖 7-16 雙穩態多諧振蕩器雙穩態多諧振蕩器有兩個穩定狀態?；鶞?zhǔn)電壓由 R2 和 R3 的分壓器設置。施加到 SET 端子的脈沖會將比較器的輸出設置為高電平。R1、R4 和 R5 的電阻分壓器現在將同相輸入鉗位到大于基準電壓的電壓。施加到 RESET 的脈沖會將輸出切換為低電平。
