6.3.4 容性負載和穩定性
TLV916x 具有輸出級，能夠驅動中等容性負載，并且通過采用隔離電阻器，還可以通過輕松配置，用于驅動更大的容性負載。增加增益可增強放大器驅動更大容性負載的能力；請參閱圖 6-5 和圖 6-6。在確定放大器是否將穩定運行時，需要考慮一些因素，如特定的運算放大器電路配置、布局、增益和輸出負載等。
圖 6-5 小信號過沖與容性負載之間的關系（20mVpp 輸出階躍，G = +1）
圖 6-6 小信號過沖與容性負載之間的關系（20mVpp 輸出階躍，G = -1）為了在單位增益配置中獲得額外的驅動能力，通過在輸出中串聯一個小電阻器 RISO 來提高容性負載驅動能力，如圖 6-7 中所示。此電阻器可顯著減少振鈴，并保持純?nèi)菪载?fù)載的直流性能。但是，如果電阻負載與容性負載并聯，則會產生一個電壓分壓器，從而在輸出端引入增益誤差并略微減小輸出擺幅。引入的誤差與 RISO / RL 的比率成正比，在低輸出電平下通?？珊雎圆挥?jì)。高容性負載驅動使 TLV916x 非常適合用于基準緩沖器、MOSFET 柵極驅動器和電纜屏蔽驅動器等應用。圖 6-7 中所示的電路采用隔離電阻器 RISO 來穩定運算放大器的輸出。RISO 修改了系統的開環增益，因而能夠帶來更高的相位裕度 中總結了使用 TLV916x 的結果。

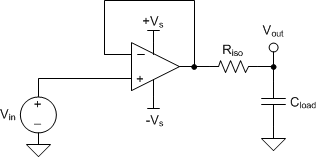

圖 6-7 使用 TLV9161 擴展容性負載驅動
