6.3.5 共模電壓范圍
TLV916x 是一款 16V 的軌到軌輸入運算放大器，其輸入共模范圍擴展到兩個電源軌。此寬范圍通過并聯互補的 N 溝道和 P 溝道差分輸入對實現的，如圖 6-8 所示。當輸入電壓靠近正軌，通常從 (V+) – 1V 到正電源時，NPN 對運行。當輸入電壓為負電源電壓到大約 (V+) – 2V 時，P 通道對處于激活狀態。其轉換區域較小，通常為 (V+) – 2 V 至 (V+) – 1V 這時兩個輸入對都處于導通狀態。此轉換區域會隨工藝不同而略有波動。在此區域內，與在該區域外運行相比，PSRR、CMRR、失調電壓、溫漂、噪聲和 THD 性能可能會下降。
圖 5-5 更詳細地顯示了典型器件在輸入電壓失調方面的轉換區域。
有關共模電壓范圍和 PMOS/NMOS 對相互作用的更多信息，請參閱具有互補對輸入級的運算放大器 應用手冊。

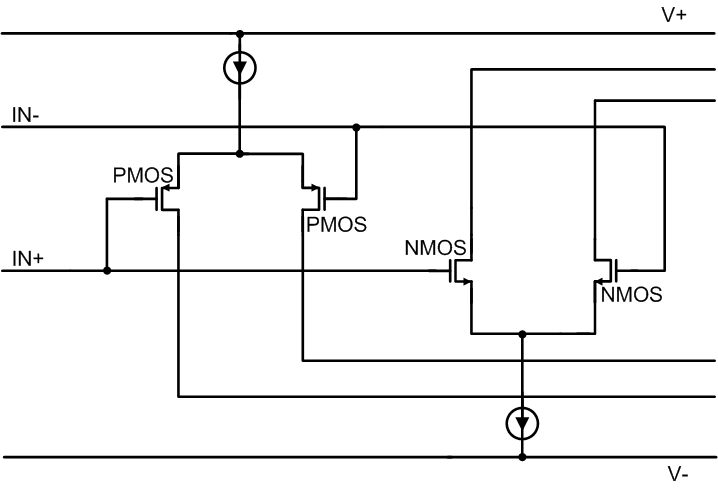

圖 6-8 軌到軌輸入級
