ZHCSJV2B June 2019 – February 2024 TMUX1136
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DQA|10
訂購信息
8.2 典型應用

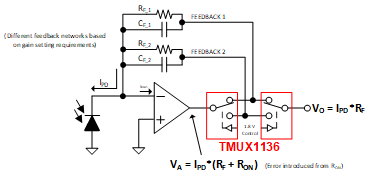

圖 8-1 展示了一個示例電路，其中 TMUX1136 用于切換跨阻放大器 (TIA) 的不同反饋網絡。該應用使用 2 通道 SPDT 開關來優化開關的低漏電流和導通電阻之間的權衡。
圖 8-1 跨阻放大器反饋開關
