6.9 帶寬
帶寬定義為當輸入施加到開啟通道的源極引腳 (Sx) 且輸出在器件的漏極引腳 (D) 處測量時衰減小于 3dB 的頻率范圍。圖 6-9 顯示了用于測量帶寬的設置。

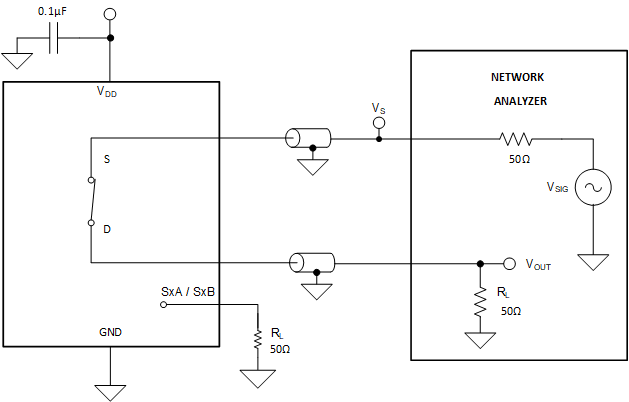

圖 6-9 帶寬測量設置
