ZHCSNI0B March 2021 – November 2022 TMUX7411F , TMUX7412F , TMUX7413F
PRODMIX
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 ESD Ratings
- 7.3 Thermal Information
- 7.4 Recommended Operating Conditions
- 7.5 Electrical Characteristics: Global
- 7.6 ±15 V?Dual Supply:?Electrical Characteristics
- 7.7 ±20 V?Dual Supply:?Electrical Characteristics
- 7.8 12 V?Single Supply:?Electrical Characteristics
- 7.9 36 V?Single Supply:?Electrical Characteristics
- 7.10 Typical Characteristics
-
8 Parameter Measurement Information
- 8.1 On-Resistance
- 8.2 Turn-On and Turn-Off Time
- 8.3 Off-Leakage Current
- 8.4 On-Leakage Current
- 8.5 Input and Output Leakage Current Under Overvoltage Fault
- 8.6 Fault Response Time
- 8.7 Fault Recovery Time
- 8.8 Fault Flag Response Time
- 8.9 Fault Flag Recovery Time
- 8.10 Charge Injection
- 8.11 Off Isolation
- 8.12 Inter-Channel Crosstalk
- 8.13 Bandwidth
- 8.14 THD + Noise
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
- 14Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RRP|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TMUX7411F、TMUX7412F 和 TMUX7413F 是互補金屬氧化物半導體 (CMOS) 模擬開關，可提供 4 通道 1:1 (SPST) 配置。這些器件在雙電源（±5V 至 ±22V）、單電源（8V 至 44V）或非對稱電源（例如 VDD = 12V，VSS = –5V）供電情況下運行良好。TMUX741xF 器件在通電和斷電情況下均提供過壓保護，適用于無法精確控制電源時序的應用。
在通電和斷電條件下，該器件可阻斷最高 +60V 或
?60V 的對地故障電壓。在沒有電源的情況下，無論開關輸入條件如何，開關通道都將保持關斷狀態，并且邏輯引腳上的任何控制信號都會被忽略。如果任何 Sx 引腳上的信號路徑輸入電壓超過電源電壓（VDD 或 VSS）一個閾值電壓 (VT)，那么通道將會關閉，并且 Sx 引腳將變?yōu)楦咦钁B(tài)。在故障情況下，所選通道的漏極引腳 (Dx) 為懸空狀態。TMUX741xF 器件提供低電平有效中斷標志 (FF)，以指示是否有任何源輸入出現故障，從而幫助系統診斷。
封裝信息(1)(3)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMUX7411F TMUX7412F TMUX7413F | PW（TSSOP，16）(2) | 5.00mm × 4.40mm |
| RRP（WQFN，16） | 4.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 預發布封裝。
(3) 請參閱器件比較表。

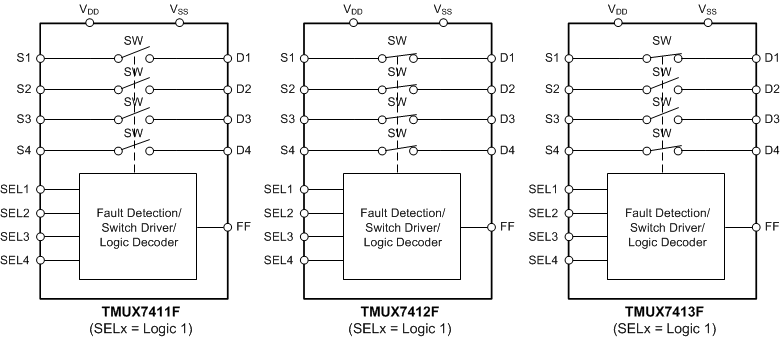

功能方框圖
