3 說明
TPS3431-Q1 是一款具有使能功能的標準汽車類可編程看門狗計時器，適用于汽車應用。看門狗超時可在 –40°C 至 +125°C 溫度范圍內實現 15% 的高計時精度，在 25°C 下實現 2.5% 的典型計時精度，并且可通過外部電容器或工廠編程的默認延遲設置進行編程。在開發過程中，可以通過 Enable 引腳或 SET 邏輯引腳將看門狗禁用，從而避免出現不必要的看門狗超時。
TPS3431-Q1 采用小型 3.00mm ×
3.00mm 8 引腳 VSON 封裝。TPS3431-Q1 具有可濕性側面，可輕松進行光學檢查。
器件信息
| 器件型號 | 封裝 (1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS3431-Q1 | VSON (8) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
也可以將 EN 保持浮動并將其從內部上拉至 VDD
也可以將 ENOUT 保持浮動或?qū)⑵溥B接至 WDO

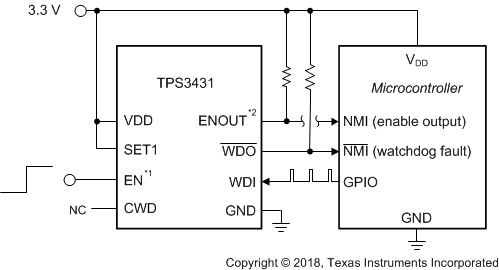

標準看門狗計時器電路

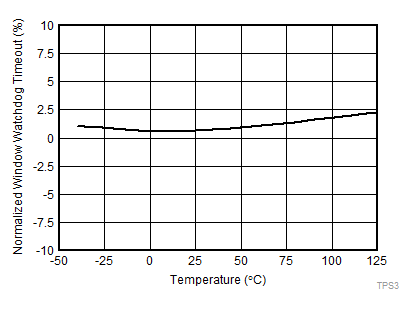

標準化看門狗超時 (tWD) 精度（SET1 = 1，CWD = NC）
