7.2.1 PTPS543021 6V 至 28V 輸入、5V 輸出轉換器
PTPS543021 只需很少的外部元件，即可實現將寬范圍的電源電壓轉換成固定輸出電壓。下圖展示了基本原理圖。

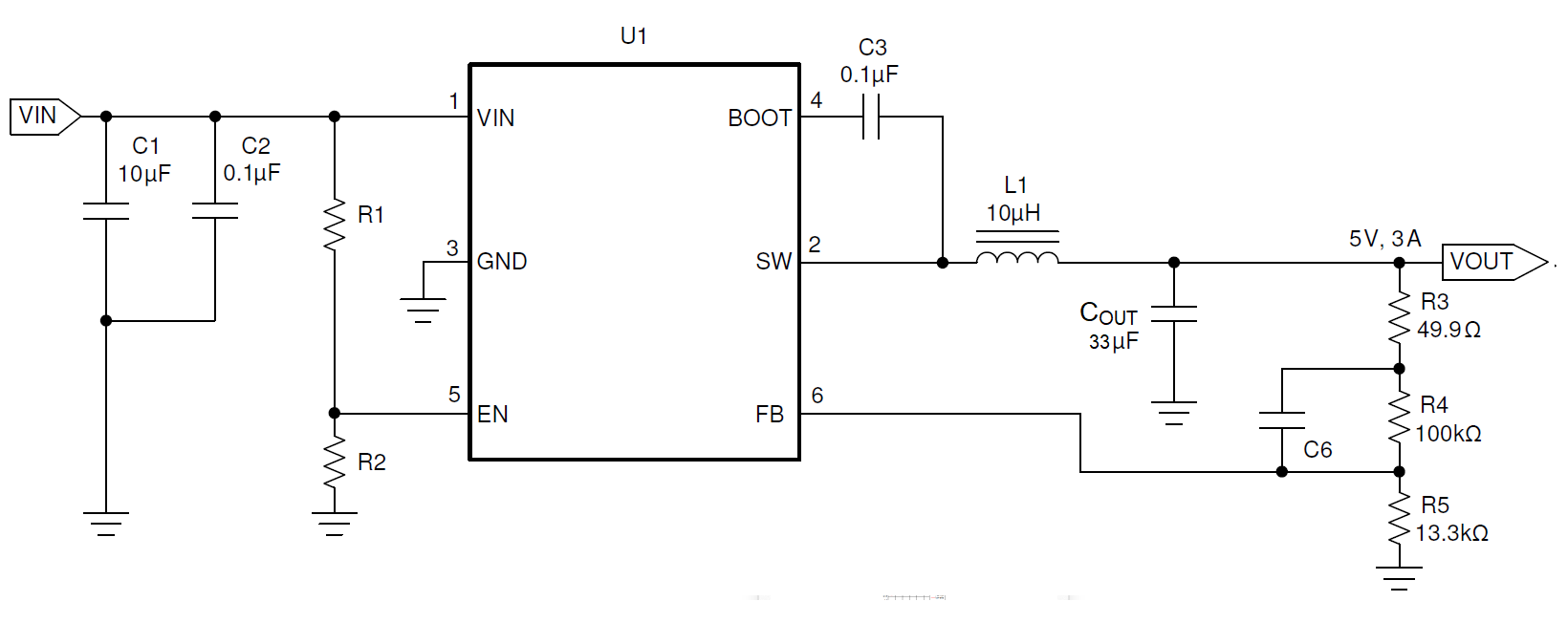

圖 7-1 5V、3A 參考設計外部元件必須滿足應用的需求以及器件控制環路的穩定性標準。使用 表 7-1 來簡化輸出濾波器元件選型。
表 7-1 3A 輸出電流下的外部元件典型值
| VOUT (V) | L (μH) | COUT (μF)(1) | R4 (kΩ) | R5 (kΩ) | C6 (pF) |
|---|---|---|---|---|---|
| 1.8 | 4.7 | 80 | 100 | 49.9 | 47 |
| 2.5 | 5.6 | 60 | 100 | 31.6 | 47 |
| 3.3 | 6.8 | 44 | 100 | 22.1 | 56 |
| 5 | 10 | 30 | 100 | 13.3 | 75 |
(1) 該表中使用了陶瓷電容器。所有 COUT 值均是降額后的值。
