4.2 電子硬件
顯示系統的電子器件部分從視頻輸入信號（例如，12/16/18/24 位 RGB（紅、綠、藍）并行、DSI、FPD-Link 或 Vx1 接口）開始，通常由應用或媒體處理器驅動。電子器件部分的輸出包括向 DMD 發送視頻信號，通常使用低電壓差分信號 (LVDS) 或 Sub-LVDS、照明驅動和電源。圖 4-2 所示為電子硬件的一個示例。

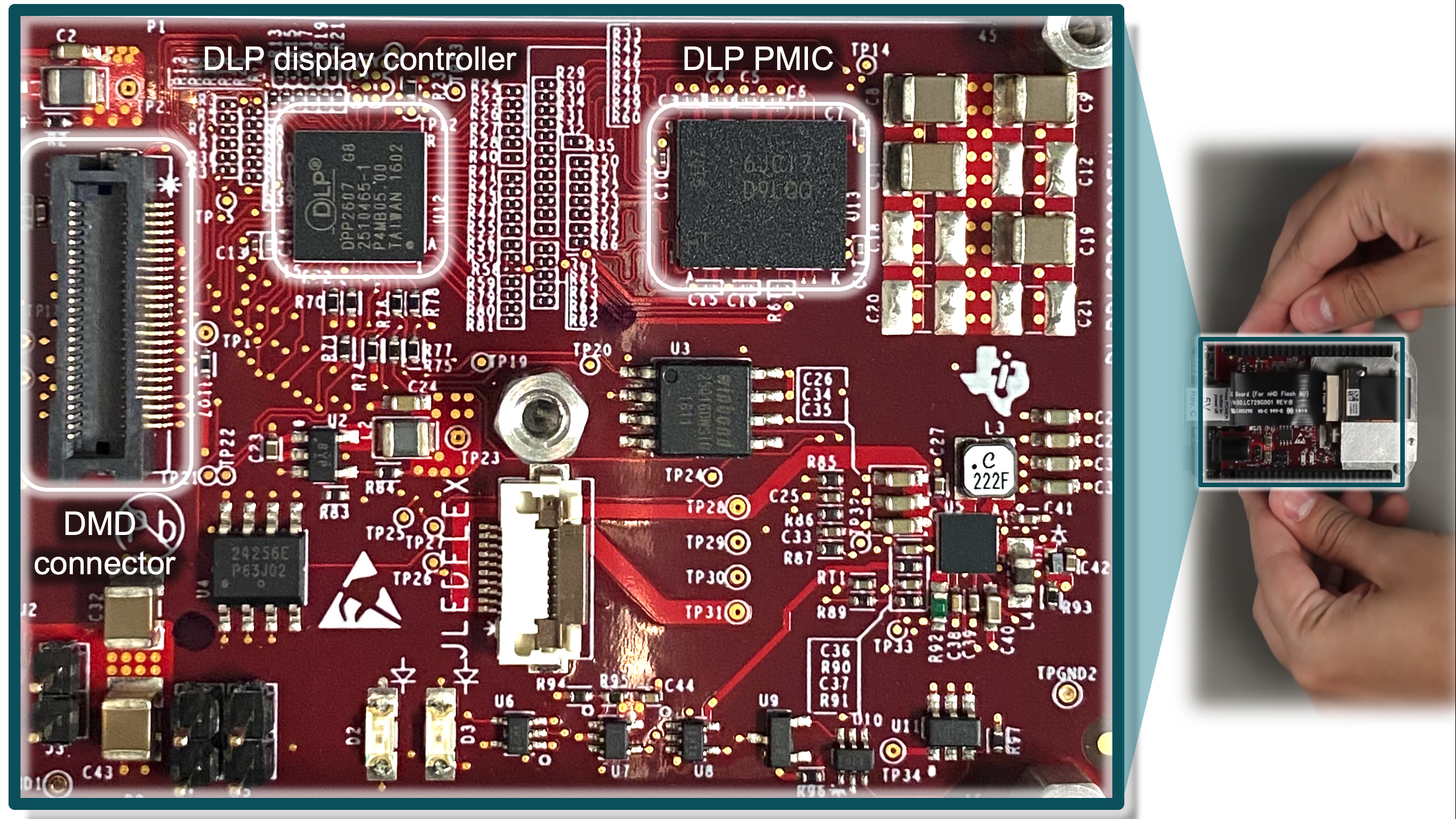

圖 4-2 DLP .2 nHD (DLP2000) 芯片組評估模塊 (EVM) 電子器件表 4-2 包括顯示系統電子器件部分的組件。
| 組件 | 說明 |
|---|---|
| 應用處理器 | 應用處理器的功能是將視頻信號傳輸?shù)?DLP 顯示系統以及內部集成電路 (I2C) 接口，從而提供命令和控制功能。任何支持視頻的處理器都應該能夠處理此任務。 |
| 顯示控制芯片 | DLP 顯示控制芯片是 DMD 與系統其他部分之間的數字接口。該控制芯片從應用處理器獲取數字輸入，并通過高速接口驅動 DMD。DLP 控制芯片還會生成在 DMD 上顯示圖像所需的必要信號（數據、協議、時序）。 每個顯示控制芯片都隨附一個軟件用戶指南，其中詳述了其支持的所有視頻處理功能，具體取決于所選的 DLP 芯片組。如需查看 0.47 1080p DLP Pico 芯片組 (DLP4710) 的示例軟件編程人員指南，請參閱 DLPC3439 軟件編程人員指南。 視頻信號輸入
DMD 信號輸出
顯示控制芯片支持有助于優化所顯示圖像質量的圖像處理過程，包括數據壓縮。如果需要精確的像素到像素映射，則應使用 DLP 光控制芯片組（通常用于結構化照明應用，點擊此處可了解更多信息）。 圖像處理功能（因芯片組而異）可能包括用于 DLPC343x 控制器的 TI DLP? IntelliBright? 算法、DLP BrilliantColor? 技術、圖像梯形失真校正、扭曲、融合、幀速率轉換、針對 3D 顯示的集成支持等。 有些系統需要雙控制芯片來格式化傳入的數據，然后再將其發送到 DMD。 在系統設計中，DMD 及其相應的控制芯片需要一同使用，以確?？煽窟\行。 |
| FPGA | 一些芯片組采用某種技術，可以通過單個 DMD 微鏡在屏幕上創建兩個或四個像素圖像。這是通過將專有圖像處理與光學傳動器相結合來實現的。傳動器是一個光學機械元件，位于 DMD 和投影鏡頭之間的光學路徑中，能夠略微改變投影光線的方向。雙向傳動器可將光引導到兩個離散方向，而四向傳動器可以將光引導到四個離散方向。專有圖像處理會將圖像數據（來自客戶應用處理器）轉換為兩個或四個子數據幀。這些子數據幀隨后顯示在 DMD 上，與傳動器的方向狀態同步。對于采用該技術的芯片組，圖像處理在位于數據路徑（在客戶應用處理器和 DLP 控制器之間）中的 FPGA 內執行。該 FPGA 旨在以與 DLP 控制器相同的方式接收數據，并生成子幀數據和傳動器控制信號：
|
| PMIC、LED 驅動和電機驅動器 | 在大多數情況下，DLP PMIC 負責為 DLP 顯示控制芯片、DMD 和 LED 照明組件提供輸入電源。PMIC 負責提供與 DLP 芯片組相關的內核電壓，并和緩地對 DMD 進行電源時序控制以確保正確運行。 它還提供其他監測和保護功能以及基于圖像顏色內容的動態 LED 控制（例如用于 DLPC343x 控制器的 TI DLP? IntelliBright? 算法）。將電源和 LED 驅動器電路集成在小型 IC 中，不僅可以設計小型電子器件，還可以縮短產品設計周期。 對于包含色輪的系統而言，其還需要一個電機驅動器。此功能可為基于激光熒光體照明的應用提供色輪電機驅動控制，并可為由客戶設計的外設提供開關穩壓器和可調線性穩壓器。它通過提供三個風扇驅動器和一個用于色輪的三相反電動勢 (BEMF) 電機驅動器或控制器來支持兩個外設。 |
| 閃存 | 應用特定配置存儲在閃存中。該組件通常放置在電路板或 DMD 柔性電纜上。 |

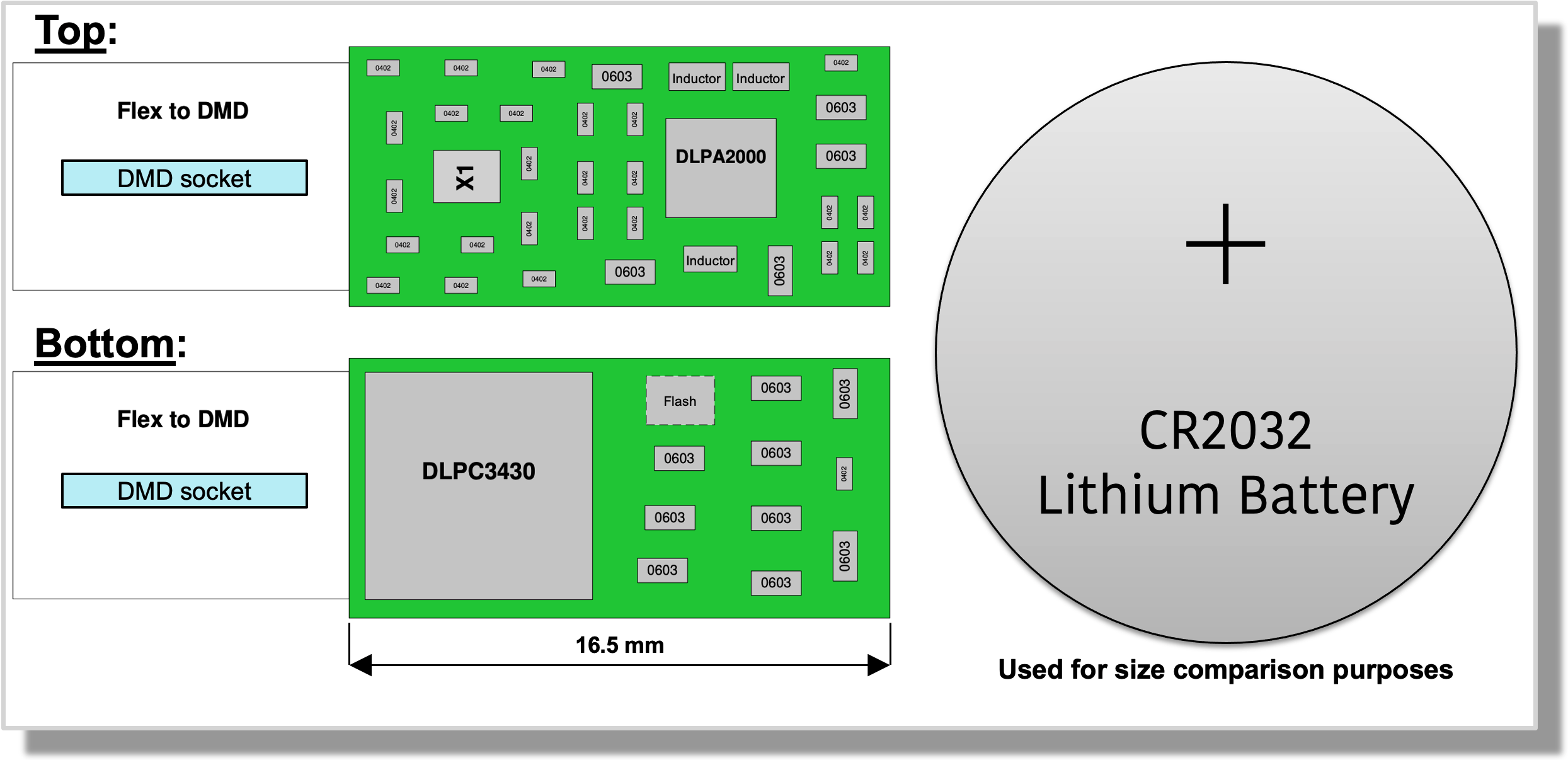

DLP Pico DMD 附帶的 DLP 顯示控制芯片和 PMIC 非常小，可實現極為緊湊的產品設計。圖 4-3 顯示了帶有 DLPA2000 PMIC 和 DLPC3430 控制芯片（用于驅動 .2 WVGA (DLP2010) DMD）的印刷電路板設計示例的正反面（僅估算）。
圖 4-3 小電路板設計示例
