4.3 光學器件
DMD 及其相關的電子器件、照明光源、光學元件和必要的機械部件共同組合成一個緊湊堅固的模組，稱為光學模塊或光引擎（圖 4-4）。光學模塊是系統的核心顯示器件。根據應用和要求不同，光學模塊的尺寸各不相同。一般來說，亮度越高，所使用的照明光源、光學器件、DMD 和熱管理器件（例如散熱器和風扇）就越大，光學模塊的尺寸也就越大。
顯示硬件系統的光學元件部分從進入光學模塊外殼的電信號開始，該外殼包含創建投影圖像所需的所有組件。有關光學模塊的一般信息位于此處（對于 DLP Pico 芯片組）和此處（對于 DLP 標準芯片組）。
DMD 通過柔性排線或板對板連接器連接到 DLP Pico 控制芯片，并且光學模塊中的 LED 通過電線連接到 DLP PMIC（LED 驅動器）。系統板、風扇、散熱器、機械器件、開關和其他器件經過組裝，共同構成一個緊湊而可靠的最終產品，安裝在光學模塊周圍。

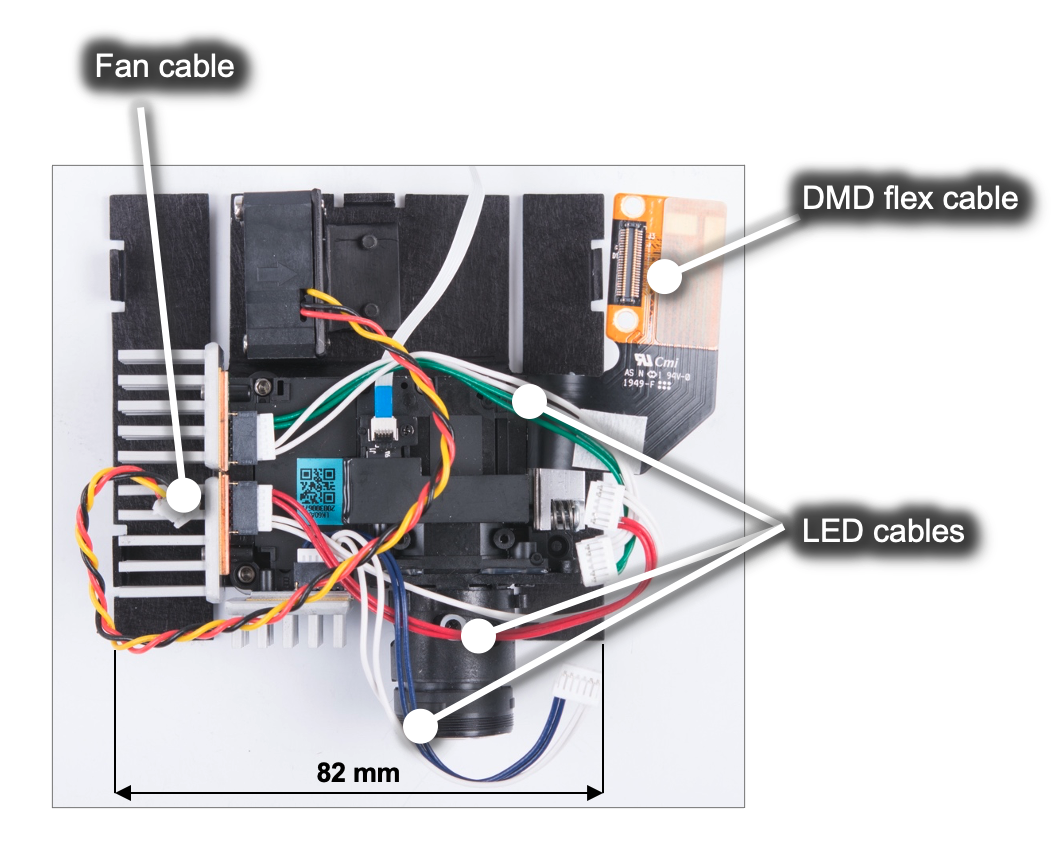

圖 4-4 DLP Pico 0.23 1080p (DLP230NP) 顯示光學引擎圖 4-5 顯示了可包含在光學模塊中的光學器件。點擊此處可觀看介紹光學模塊參考設計示例（.23 qHD DMD；DLP230GP）的視頻。請注意，光學模塊的詳細信息可能與計劃采購大規模生產光學引擎的公司無關。如需閱讀詳細介紹如何指定光學模塊的應用手冊，請參閱 TI DLP? Pico? 系統設計：光學模塊規格。另外，請點擊此處搜索可供購買的大規模生產光學模塊。圖 4-5 顯示了 DLP2010 DMD 光學引擎參考設計 中的光學模塊設計示例。

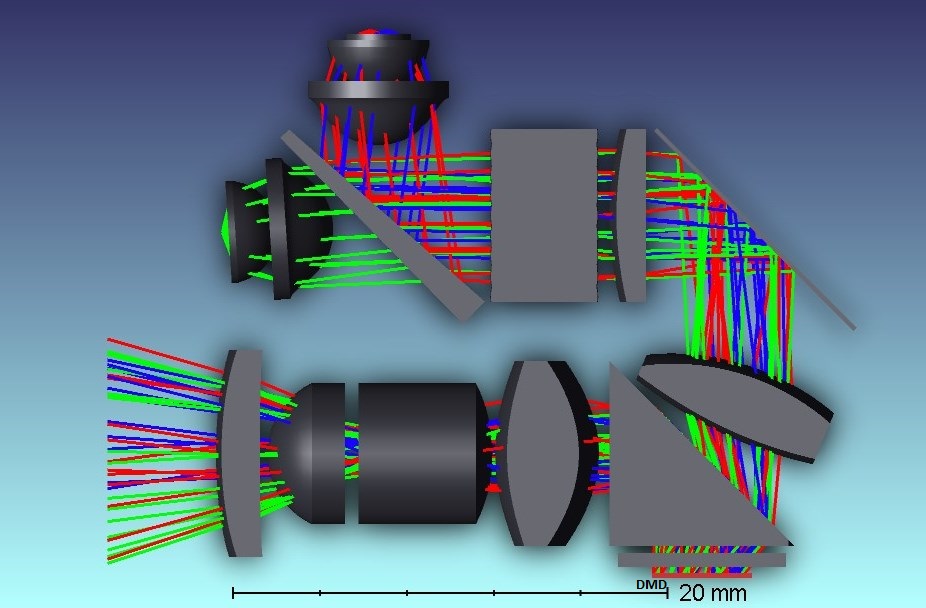

圖 4-5 0.2 WVGA (DLP2010) 光學模塊示例| 組件 | 說明 |
|---|---|
| DMD | 數字微鏡器件是容納有源數字微鏡陣列的組件，它允許創建色彩平面，從而使投影圖像與照明光源結合。每個 DMD 都具有以下獨特特性：
|
| DMD 安裝 機制 |
DMD 的安裝包含幾項需求：(a) DMD 有源陣列相對于應用光軸正確放置，(b) DMD 和光學組件機箱之間防塵密封，(c) 可靠的電氣連接，和 (d) 適當?shù)臒峁芾?。如需了解有關各種 DLP 芯片組安裝概念的更多信息，請參閱 DLP? 先進光控制 DMD 安裝硬件和快速參考指南。 |
| DMD 柔性排線 |
用于在 DMD 和顯示控制芯片之間傳輸電信號的電纜。 |
| 照明光源 （顏色機制） |
DLP 技術與照明光源無關。目前廣泛使用的照明光源是 RGB LED 和激光熒光。 RGB LED 照明。該照明方案使用以單色平面刷新率顯示的紅色、綠色和藍色 LED。在某些情況下，將使用第四個 LED 來增加亮度，但這種亮度增加會嚴重影響電源效率。3 通道架構可支持超過 20 流明/瓦 (lm/W) 的亮度效率，而 4 通道架構將支持低于 10lm/W 的亮度效率。 激光熒光照明。這種照明方法使用散射的單一藍色激光源，結合一個或兩個熒光色輪來提供 RGB 光源。一些實現方案會添加紅色或綠色通道以提高色彩表現力。 RGB 激光照明。這種照明方法使用紅色、綠色和藍色激光源。去斑光學元件通常用于該實現方案，從而提高圖像質量，但它并非是必需的。 |
| 光學傳動器 （如果需要） |
DMD 高速模式允許使用光學傳動器。符合 TI 規格的雙路和四路傳動器用于提高屏幕分辨率，同時保留 5.4μm 像素節點的光學優勢。 雙路傳動器，諸如 DLP Pico 0.33 1080p (DLP3310) 之類的產品使用雙路傳動器將 DMD 有源陣列的屏幕分辨率提高一倍。 四路傳動器，諸如 DLP 標準 0.47 4K (DLP471TE) 之類的產品使用四路傳動器將 DMD 有源陣列的屏幕分辨率提高三倍。 |
| 勻束器 | 勻束器的作用是使光源的強度分布更加均勻。通常，為此目的使用蠅眼陣列或光隧道。光學元件位于照明光源和 DMD 之間。 |
| 投影透鏡 | 投影透鏡的作用是將來自 DMD 的圖像放大到顯示表面。它還決定了投射比，投射比定義為投影透鏡和顯示表面之間的距離除以所顯示圖像的寬度。它還決定了投影透鏡相對于顯示表面的圖像偏移。觀看此視頻，了解有關投射比和圖像偏移的更多信息。 |
| 照明 投射接口 |
該光學元件作為 DMD 和投影光學器件之間的接口。一些選項包括場鏡、非遠心、全內反射 (TIR) 棱鏡和反向 TIR (RTIR) 棱鏡。 |
| 熱管理 | 為了確保光學模塊正常運行，務必要考慮 DMD 和照明光源的熱管理。觀看本視頻，了解基于投影的超小智能顯示屏的熱管理創新示例。 |
觀看本視頻，獲取有關常見投影鏡頭規格（包括投射比定義、偏移定義以及遠心和非遠心架構比較）的更多詳細信息。
