5 物理層規范：可處理不同 JESD204 通道屬性的其他分級

在大多數 JESD204B 接口啟動場景中，大多數挑戰來自基本鏈路協議，例如代碼組同步錯誤（K28.5 握手信號的錯誤處理）、幀/多幀錯誤（K 值和內部時鐘配置有誤），以及基本釋放緩沖區溢出（給定鏈路的非優化釋放緩沖區）。盡管在鏈路層內進行編碼和解碼時會出現其他常見錯誤（例如 8B/10B 非表內錯誤或 8B/10B 視差錯誤），但系統開發人員還需要研究物理層對鏈路質量的影響。

JESD204 委員會將以前的 JESD204B 物理層重新劃為 B 級，并添加了單獨的 C 級規范。具體規范見 JESD204C 規范中的表 12。

表 5-1 器件分級

器件分級 ⁽¹⁾	器件分類	支持的數據接口
B	B-3	3.125Gbps（最大值）數據接口
	B-6	6.375Gbps（最大值）數據接口
	B-12	12.5Gbps（最大值）數據接口
C	C-S	C-S（短距）級 32Gbps（最大值）數據接口
	C-M	C-M（中距）級 32Gbps（最大值）數據接口
	C-R	C-R（反射）級 32Gbps（最大值）數據接口

(1) JESD204C 文檔中的表 12。版權所有 JEDEC。未經 JEDEC 許可不得復制。

以下是兩個規范的摘要。

B 類（之前為 JESD204B 物理層規范）最低速率為 312.5Mbps。B-3、B-6 和 B-12 支持的最高速率有所不同。這是之前的 JESD204B 標準，可支持最高達 12.5Gbps 的接口速率。
C 類（JESD204C 的新增內容）最低速率為 6.375Gbps。每個類別最高可支持 32Gbps。每個類別都具有不同的傳輸通道特征：短距、中距和反射。

C 類針對指定的各個通道屬性（例如短距 (C-S)、中距 (C-M) 或高反射 (C-R)）引入了若干 SERDES 實施建議。主要根據通道長度和通道介質的插入損耗曲線對這些通道屬性進行分類，如 JESD204C 標準的圖 24 中突出顯示的部分。

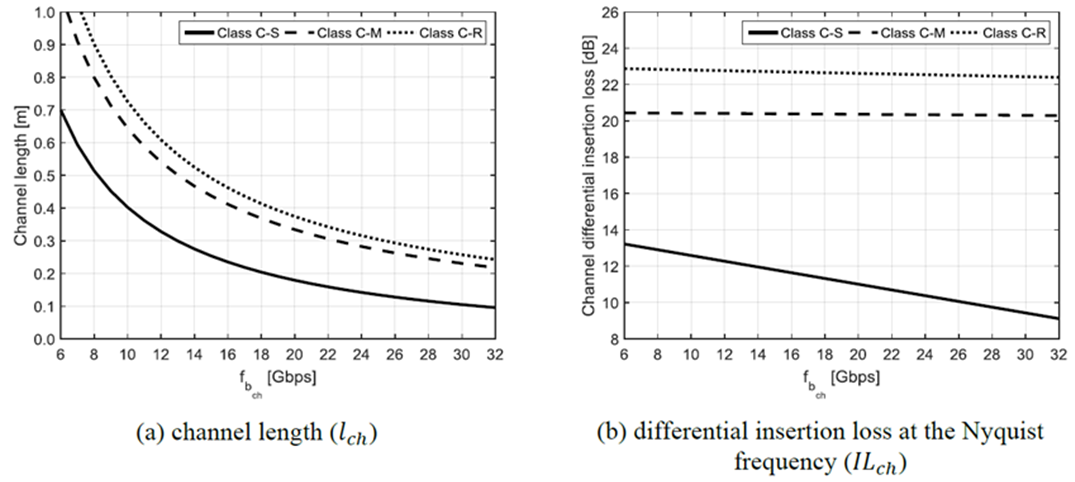

圖 5-1 作為通道數據速率函數的類別 C 通道特征⁽¹⁾

每個類別都有特定的 SERDES 發送器 FFE、SERDES 接收器 CTLE 或 DFE 抽頭建議，如 JESD204C 標準的表 21 中突出顯示。

表 5-2 類別 C 器件特性

⁽¹⁾ 類	相對功率	發送器 FFE	接收器 CTLE	接收器 DFE 抽頭	比較信道
C-S	低	3 抽頭 9.5dB	6dB	0	OIF-CEI 03.1 28G-SR
C-M	中		9dB	3	OIF-CEI 03.1 28G-MR
C-R	高		12dB	14	OIF-CEI 03.1 25G-LR

(1) JESD204C 文檔中的表 21。版權所有 JEDEC。未經 JEDEC 許可不得復制。

JESD204B 和 JESD204C 標準之間最顯著的差異可能是串?dāng)_規范的建議，以及將均衡作為限定和量化鏈路性能的手段。

類別 C 分級還包括近端串?dāng)_電源之和 (PSNEXT) 和遠端串?dāng)_電源之和 (PSFEXT) 的串?dāng)_規范。請參閱 JESD204C 標準中的第 5.2.9.4 節了解詳情。
之前的 JESD204B 和 JESD204C 類別 B 僅規定了在發送器輸出和接收器輸入中所需的眼圖。眼圖的測量點位于 DUT 引腳附近，不包括 SERDES 發送器和接收器塊添加的其他均衡優勢。此外，對發送器架構（加重、去加重或 FIR）和接收器架構（CTLE 和/或 DFE）沒有特定要求。該標準僅引用 OIF-CEI 規范，還列出了眼圖要求。
類別 C 的 JESD204C 指定通道運行裕度 (JCOM) 使得用戶可從整體上為整個鏈路安排預算，其中還包括發送器架構和接收器架構。請參閱 JESD204C 標準中的第 5.2 節了解詳情。這意味著來自 SERDES 發送器和接收器的均衡都可以包含在鏈路性能基準中。

1. JESD204C 文檔中的圖 24。版權所有 JEDEC。未經 JEDEC 許可不得復制。
