7 確定性延遲

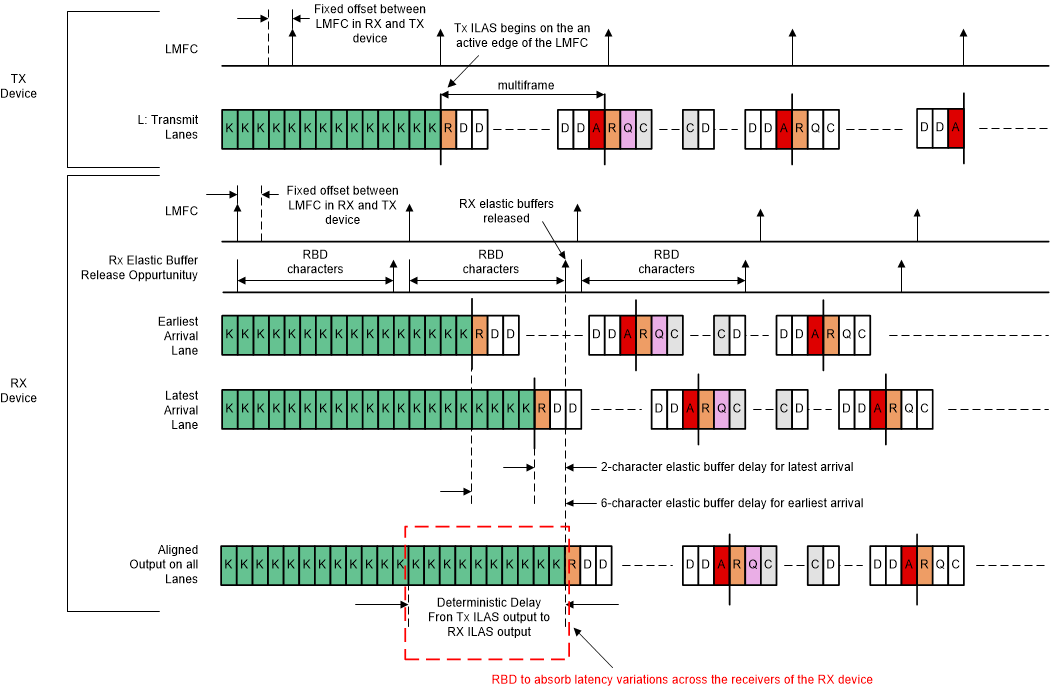

JESD204C 的確定性延遲框架和要求與 JESD204B 標準類似。JESD204C 文檔中的圖 5 準確描述了實現確定性延遲這一終極目標。請注意，雖然該圖中描述的是在 8B/10B 編碼下運行的情況，但緩沖區釋放的相同原則也適用于在 64B/66B 和 64B/80B 編碼下運行的情況。下文總結了實現確定性延遲所需執行的步驟。

1. 系統設計人員將多幀 (8B/10B) 或擴展多塊 (64B/66B) 的長度設置為大于整個鏈路中 J-RX 通道可能的最大延遲變化。
2. 鏈路 J-RX 通道中緩沖區的大小也必須大于延遲變化，才能吸收 J-RX 通道的延遲。一旦所有 J-RX 通道都接收到每個通道的時間戳，便會將緩沖區釋放。緩沖區主要吸收 J-RX 通道中接收到的數據之間的延遲差異。
3. 每個通道都有其各自的緩沖區。較早到達的通道使用的緩沖區較多，而較晚到達的通道使用的緩沖區較少。收到時間戳信號后，所有緩沖區都會同時釋放。
4. 系統設計人員可以對釋放點進行微調。對釋放點進行調整主要會將釋放點從“不確定性”區域移走。

JESD204C 引入了以下這些可以改善確定性延遲設置的新功能：

1. 目前，RBD（釋放緩沖區延遲）在 JESD204B 8B/10B 編碼中被定義為調整步驟，而非固定幀周期。
2. 每個多幀的幀數上限 (K) 目前從 32 增加到 256。這表示必須在 J-RX IP 中采用更長的緩沖區（主要是指將用于 64B/66B 編碼 IP 的緩沖區重新用于 8B/10B 選項）。

注意，盡管對這三種編碼選項而言，釋放緩沖區延遲的原理和用以實現確定性延遲的緩沖區的運行是相同的，但系統開發人員必須知道其定義中存在的一些差異。待釋放的緩沖區的時間戳指示器如下：

1. 8B/10B 鏈路：最后一個 /K/ 字符到第一個位數據或初始通道對齊序列起始位置之間的位轉換的最早通道和最晚通道時間差。
2. 64B/66B 或 64B/80B 鏈路：多塊中第一個塊的同步報頭內的位轉換的最早通道和最晚通道時間差。

此外，存在偏移預算的完整修訂版本。JESD204C 規范的第 4.3 節包含詳細的分析和設計實施建議。解釋規范時，請牢記以下方向差異定義：

1. 轉換方向：規范專門針對生成的偏移。
2. 接收方向：規范專門針對偏移容限。
