ZHCAA98C March 2022 – October 2023 DP83826E , DP83826I
3.1.1 Strap 配置選項
DP83826 確定性、低延時、低功耗、10/100Mbps 工業以太網 PHY 數據表中描述硬件自舉配置 的部分描述了如何在不使用串行管理接口 (SMI) 的情況下配置器件。數據表的這一部分介紹了每種模式下的配置選項：增強 和基本 模式。如果不使用 SMI 對 PHY 進行編程，則必須在硬件中將 DP83826 設置為增強 模式，從而啟用 EtherCAT 功能。
將 PHY 設置為在 EtherCAT? 系統中工作時，需要注意 PHY 具備一個 LED，該 LED 設置為顯示 100Mbit 全雙工，并且信號極性為低電平有效或可針對某些 ESC 進行配置。

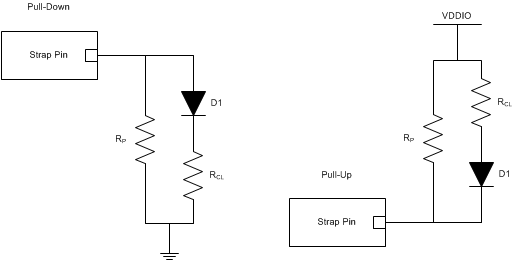

要定義 LED 極性，可使用以下電路進行高電平有效或低電平有效極性配置。PHY 有一個內部電路可測量所需的極性并根據輸入信號自動配置。下圖展示了高電平有效下拉 strap 配置電路和低電平有效上拉電路的建議網絡。RP 用于定義 strap 配置網絡，而 RCL 是用于保護 LED 元件的限流電阻。
圖 3-2 Strap 配置連接示例
在某些情況下，在設置 strap 配置之前，該自動 LED 功能已被禁用。有關更多詳細信息，請參閱數據表的第 9.4.1 節 - 硬件自動加載配置。
參考表 3-1 可以確定用于自動加載 PHY 的電阻值。
| 模式 | 建議的電阻 | |
|---|---|---|
| RHI (kΩ) | RLO (kΩ) | |
| 內部 10kΩ 下拉 (PD) 引腳 | ||
| 0（默認值） | 斷開 | 斷開 |
| 1 | 2.49 | 斷開 |
| 內部 10kΩ 上拉 (PU) 引腳 | ||
| 0 | 斷開 | 1.5 |
| 1（默認值） | 斷開 | 斷開 |
圖 3-3 增強型自動加載流程圖該表中的信息表明必須以特殊方式啟用快速鏈路斷開功能。僅啟用快速鏈路斷開功能，該功能使用 RX 錯誤計數進行檢測。將 DP83826 器件設置為在 EtherCAT 系統中使用增強 模式運行時，請使用表 3-2 中所示的配置。
| Strap 配置編號 | 引腳（引腳名稱） | 增強 模式功能 | 默認值 | Strap 配置設置 |
|---|---|---|---|
| Strap 配置 0 | 引腳 16 (RX_D0) |
自動協商配置 如果禁用自動協商，則強制進行 100Mbps 通信 |
0 | 0（啟用自動協商） |
| Strap 配置 1 | 引腳 31 (CLKOUT/LED1) |
奇半字節檢測配置 啟用后，如果 PHY 在線上看到未完成的半字節數據，則會損壞數據并產生 RX 錯誤。還會選擇 MII 作為 MAC 接口 |
1 | 0（禁用奇半字節檢測） |
| Strap 配置 2 | 引腳 30 (LED0) | PHY_ADD0 | 0 | 使用上拉定義地址。 |
| Strap 配置 3 | 引腳 29 (CRS/LED3) | PHY_ADD1 | 0 | 使用上拉定義地址。 |
| Strap 配置 4 | 引腳 28 (COL/LED2) | PHY_ADD2 | 0 | 使用上拉定義地址。 |
| Strap 配置 5 | 引腳 22 (TX_CLK) | RMII 模式配置（主/從） | 0 | 0（主模式） 由于 Strap 配置 1 強制 PHY 進入 MII 模式，因此無需考慮該 Strap 配置 |
| Strap 配置 6 | 引腳 20 (RX_ER) |
引腳 31 上的功能（CLKOUT 或 LED1） 此引腳僅在 POR 時鎖存，不會在硬件復位時重新鎖存 |
0 | 1 (LED1) |
| Strap 配置 7 | 引腳 13 (RX_D3) |
奇半字節禁用模式：為 RX 錯誤機制啟用快速鏈路丟棄功能 奇半字節啟用模式：為除 MLT-3 之外的所有機制啟用快速鏈路丟棄功能 RMII 模式：中繼器可配置 |
0 | 1（為 RX 錯誤啟用 FLD） |
| Strap 配置 8 | 引腳 14 (RX_D2) |
奇半字節禁用模式：如果啟用信號檢測（引腳 13），請配置信號能量檢測機制 奇半字節啟用模式：選擇 MAC 接口 |
0 | 1（禁用信號能量檢測功能） |
| Strap 配置 9 | 引腳 15 (RX_D1) | 可自動 MDIX 配置 | 0 | 0（啟用自動 MDIX） |
| Strap 配置 10 | 引腳 18 (RX_DV) | 自動 MDIX 禁用模式：設置 MDI 或 MDIX | 0 |
0 (MDIX) 由于啟用了自動 MDIX 功能，因此不需要。 |
| 引腳 1 (ModeSelect) | 模式選擇：增強或基本模式 | 1 | 1（增強模式） |
