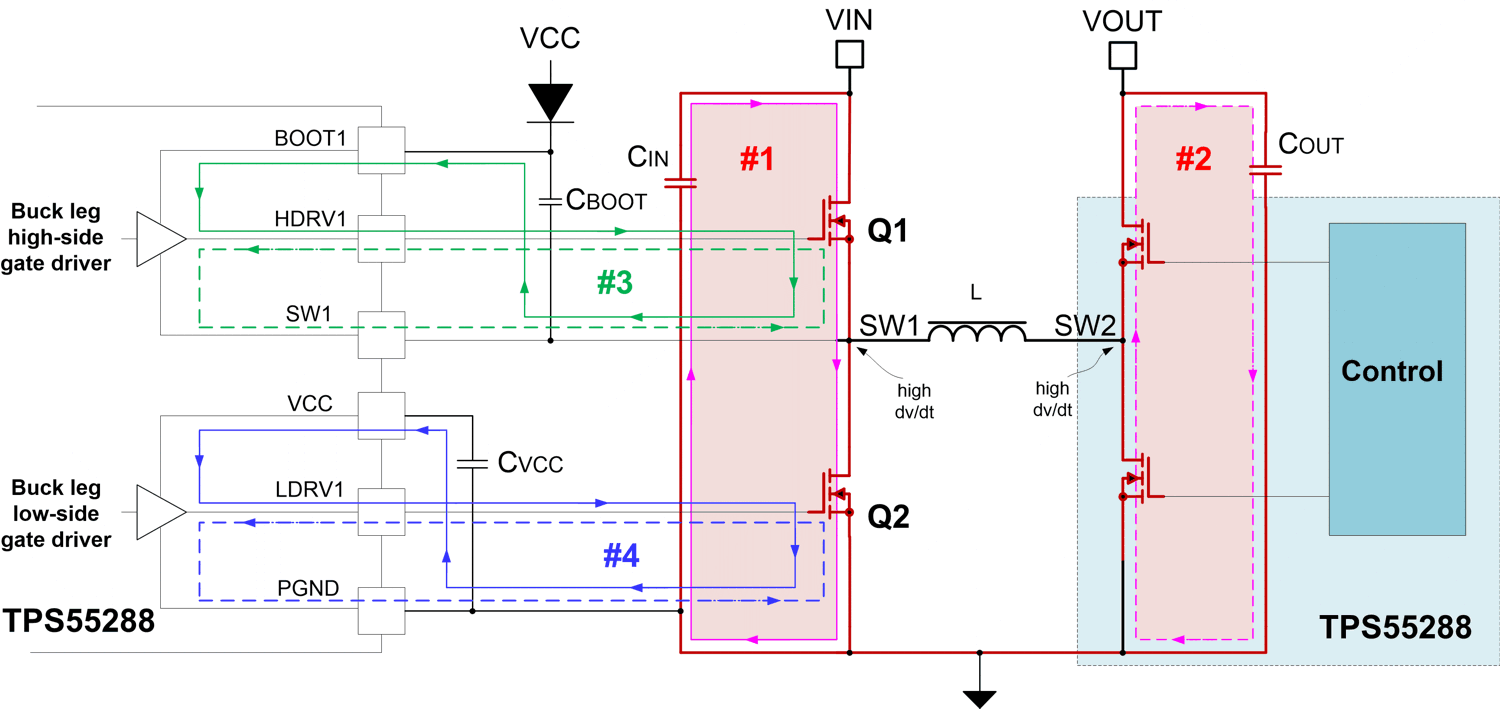

圖 2-2 具有關鍵環路的降壓/升壓轉換器原理圖

圖 2-2 所示為具有功率級元件、集成柵極驅動器和 VCC 偏置電源的 TPS55288 四開關降壓/升壓轉換器。圖 2-2 還通過顏色區分大電流布線、高 dI/dt 關鍵環路和高 dv/dt 開關節點。

紅色陰影部分的環路 1 和環路 2 是降壓橋臂和升壓橋臂的兩個關鍵高頻電源環路。在這兩個環路中，長而細的布線會導致過量噪聲、開關節點上的過沖和振鈴以及寄生電感引起的地彈。在 MOSFET 開關事件期間，換向電流的壓擺率會超過 3-5A/ns，因此一個 2nH 的寄生電感會導致 6V 的電壓尖峰。在這些關鍵環路中流動的脈沖矩形電流波形具有較高的諧波含量，因此較大的環路面積會導致從中散發出很大的輻射能量，從而引起電磁干擾問題。因此，最大限度地減小布線長度以及環路 1 和環路 2 的封閉面積至關重要。

圖 2-2 中的環路 3 和環路 4 是降壓橋臂 MOSFET 的柵極環路。為了在接通和關斷轉換期間對 MOSFET 的柵極電容進行充電和放電，峰值高達 1A 左右的瞬時電流會在柵極環路中短暫流動，這也可能導致干擾問題。所以我們也需要在布線期間最大限度地減小環路 3 和環路 4 的封閉面積。

環路 1 和環路 2是最關鍵的環路。因?yàn)樗鼈兲幱陔娫喘h(huán)路中，所以會承載高脈沖電源電流。它們可直接輻射，也可干擾相鄰的布線以及逃逸到輸入和輸出電纜中并導致嚴重的 EMI 問題。

開關節點 SW1 和 SW2 處的最大電壓振鈴與環路 1 和環路 2的開關速度和環路面積有關。較大的環路面積會在開關節點處引起更嚴重的電壓振鈴。振鈴頻率也與寬帶 EMI 集中的頻率范圍有關。
