通過盡量減少關鍵開關環路和在關鍵開關環路下添加接地平面，可提高 EMI 性能。如果測試結果仍然超出限值，則應考慮采用其他解決方案，例如降低開關速度、在電源電路上增加金屬屏蔽層。但是，降低開關速度會犧牲效率，而增加金屬屏蔽層會增加成本并使系統組裝更加復雜。

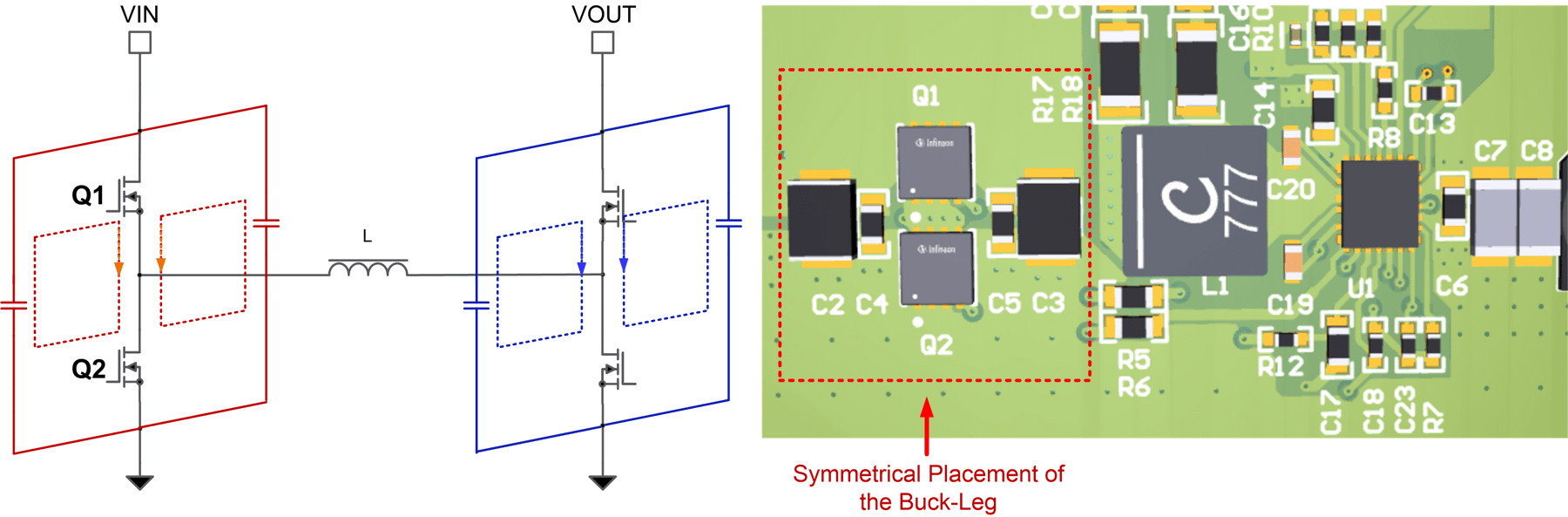

對稱放置去耦電容器既能做到進一步提高 EMI 性能，又不會犧牲效率或增加成本。圖 2-6 和圖 2-7 所示為這種對稱放置概念的原理圖和相關 PCB 布局。

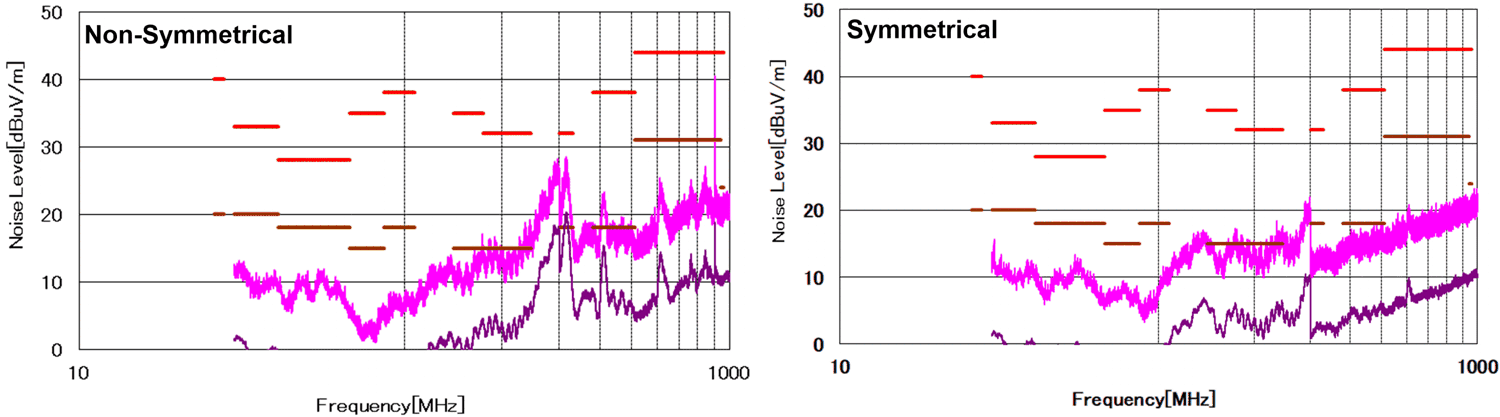

圖 2-7 所示為對稱放置和不對稱放置元件的輻射 EMI 結果。對稱放置有助于將 200MHz - 600MHz 高頻范圍內的輻射 EMI 降低 6dBuV/m 以上。
