2.3 使用過孔進行布線
強烈建議在 PCB 上從 ESD 源布線到 TVS，而不要通過過孔切換各層。圖 2-3 展示了通過過孔進行布線的三種情況。

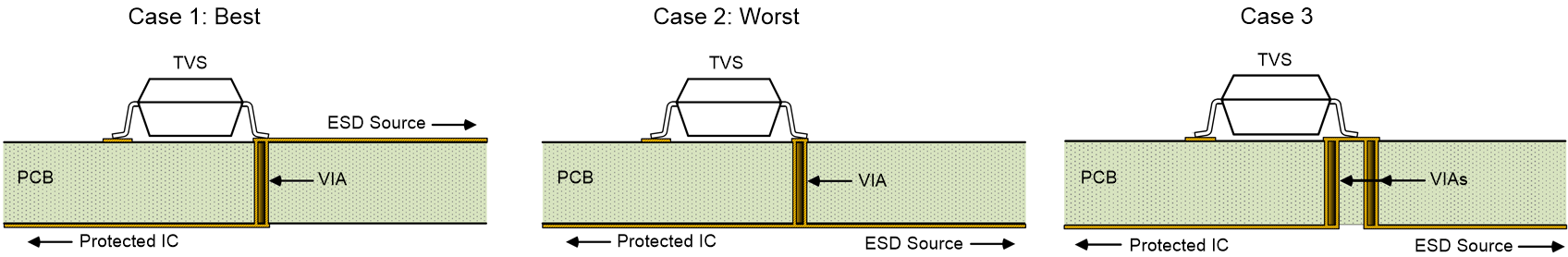

圖 2-3 通過過孔進行布線如果 ESD 源和受保護 IC 之間需要過孔，則第 1 種情況是首選方法，應避免第 2 種情況，如果沒有替代方法時，可接受第 3 種情況。在第 1 種情況中，IESD 會被強制進入 TVS 保護引腳，然后經由過孔到達受保護的 IC。該過孔與圖 2-1 中的 L4 相關。在第 2 種情況中，IESD 在受保護 IC 和過孔之間產生分支并到達 TVS 保護引腳。該過孔與圖 2-1 中的 L2 相關。應避免這種做法，因為受保護的 IC 會在 ESD 事件發生期間承受電流的沖擊。在第 3 種情況中，IESD 會被強制進入 TVS 的保護引腳，然后傳遞到受保護的 IC。使用過孔布線時，請注意以下 2 個技巧：
- 避免 ESD 源和 TVS 之間的過孔
- 如果在 ESD 源和受保護 IC 之間需要過孔，請在使用過孔之前直接從 ESD 源布線到 TVS
