2.2 限制來自 ESD 的 EMI
如果不采取適當?shù)囊种拼胧?，產生高 di/dt 的 ESD 等快速瞬變會導致電磁干擾 (EMI)。圖 2-2 所示為主要輻射源出現在 ESD 源和 TVS 之間。

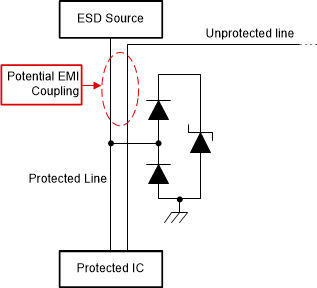

圖 2-2 EMI 耦合到相鄰的無保護跡線即使沒有圖 2-1 中的電感 L1，ESD 期間快速變化的電場也會影響附近的電路。任何 L1 都會使 EMI 進一步放大 。PCB 設計人員應避免在該區域使用未受保護的 PCB 跡線進行任何設計實踐。在 ESD 事件中，與未受保護的線路耦合的潛在 EMI 會通過直接接觸 IC 或?qū)?EMI 進一步帶入系統而導致系統損壞。請使用以下 4 個技巧來限制 EMI：
- 不要在 ESD 源和 TVS 之間的區域中布放未受保護的電路
- 在設計規則允許的情況下，將 TVS 放置在盡可能靠近 ESD 源或連接器的位置
- 如果可能，在 ESD 源和 TVS 之間使用直線跡線
- 如果必須形成拐角，應首選曲線，可接受的最大角度為 45°
