7 動態誤差（基準電壓驅動能力）

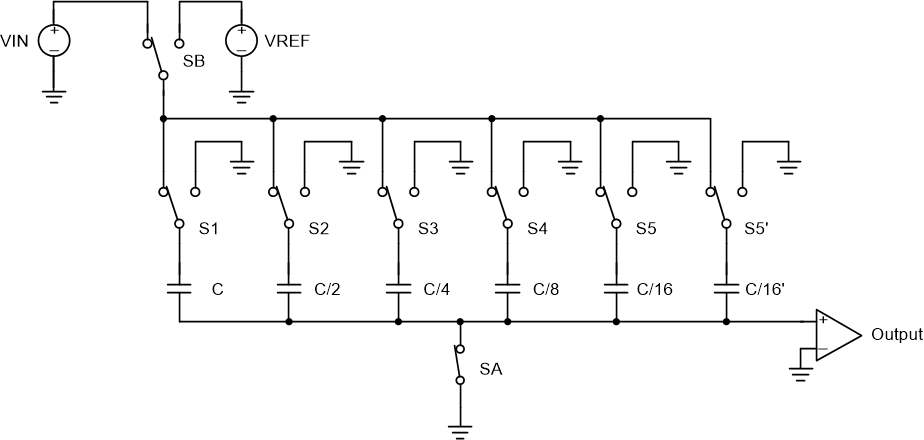

SAR ADC 邏輯在開始數字轉換之前首先對輸入進行采樣。之后，SAR ADC 在適當?shù)纳舷逓槊總€位轉換采樣 VREF。因此，電荷重新分配發生在 ADC 基準引腳上的每一次位轉換之時。峰值電流的大小與數據轉換器的時鐘頻率成正比。MSB 轉換需要的是上限處的最大電荷，LSB 需要的是最小電荷。因此，從 MSB 到 LSB 的轉換過程中電流會變化。這種電流變化會根據輸出阻抗改變輸出。這種變化會轉化為非線性誤差。

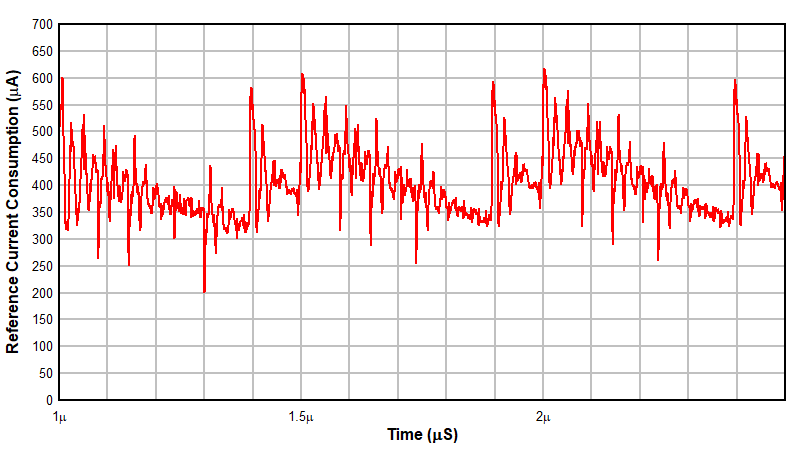

圖 7-2 顯示了當 REF3433-Q1 用作基準并且采樣 (CS) 頻率為 2MHz 和 64MHz 時鐘頻率時，AVDD（基準引腳）處 12 位 TI SAR AD7049 在 1V 輸入時的瞬態電流圖?；鶞室_的負載電容為 10μF。電流是通過測量放在基準引腳 ADC 和 REF3433Q 之間 500? 阻抗的壓降來測量的。

每次轉換的時間段為 0.5μs。數據轉換發生在從 MSB 到 LSB 的第 3 個時鐘到第 14 個時鐘之間（這是一個周期的前半部分）{參考 – ADC 數據表}。轉換期間的每個時鐘因電荷再分配而產生電流尖峰。我們可以看到從 MSB 到 LSB 電流尖峰呈非線性變化。SAR ADC 轉換過程中基準引腳的最大電流在 1V 輸入下為 600μA。此電流隨輸入幅值而變化。這導致參考器件的輸出呈非線性變化，從而在 ADC 輸出中引入諧波失真，如白皮書《基準電壓對總諧波失真的影響》 所述。

為了提高開關負載驅動能力，必須將電容器放置在距離 SAR-ADC 基準引腳很近的位置。在選擇電容時，還必須考慮基準的穩定性。

如果電流需求非常高（如果一個基準驅動多個 ADC），則可以在輸出端使用低噪聲緩沖器。

另一個需要考慮的是從并聯基準輸出引腳到 ADC 基準引腳的布線電阻。布線電阻的最大壓降必須遠小于 LSB/2。布線電阻的壓降等于 Rtrace × Imax。這會直接增加負載調節誤差。還需要盡可能減小布線長度，以減少布線電感。為了最大限度地減小這種誤差，必須將基準放在非常接近 ADC 的 VREF 引腳的位置。如果基準有 VOUT 感應引腳，可通過將輸出感應引腳連接到 ADC 的基準引腳來消除布線電阻問題。
