6.9.3.2.1 帶鉗位的分體式分壓器
為了改進上述分壓器，可以拆分上分壓器電阻并在更高的抽頭電壓下應用鉗位二極管，如圖 6-9 所示。具體思路是，兩個底部電阻器（R1B 和 R2）進一步分壓二極管鉗位電壓，使鉗位電壓在輸入端達到安全水平。

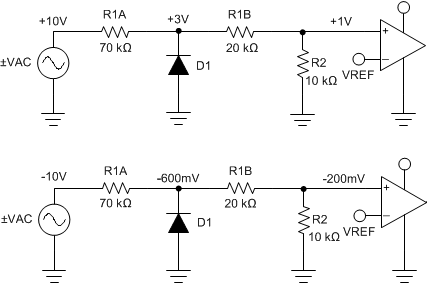

圖 6-9 分體式分壓器負電壓保護上部公共分壓電阻器 R1 被分成兩個電阻器 R1A 和 R1B，為鉗位二極管提供更高的電壓抽頭采樣點。鉗位二極管可保持隨著輸入電壓進一步向負移動，抽頭電壓不會超過 -600mV。
使用正輸入電壓時，二極管反向偏置并且不導通，從而有效地將其從電路中移除（少量漏電流除外）。分壓器 R1A + R1B 組合可相對于 R2 創建上方 R1 分壓器電阻。
當輸入電壓為負時，二極管將 R1A 和 R1B 之間的節點鉗位至 -600mV。然后，R1B 和 R2 創建一個 3x 分壓器，從而在輸入端產生更安全的 -200mV 電壓。請注意，R1A 現在具有通過電阻器的完整輸入電壓，并需要適當調整大小。
設計過程相當簡單。全分壓器按普通的雙電阻分壓器進行計算，得出所需的 R1 和 R2 值。然后，根據現有的 R2 和所需的 R1 部分計算所需的次級負 R1B 分壓器。
