6.9.3.1 簡單電阻器和二極管鉗位
在無法避免負輸入電壓的情況下，例如雙極輸出的電感源或直接耦合傳感器的振鈴，與輸入串聯的限流電阻器可以將電流限制在安全水平，如圖 6-7 所示。二極管必須是肖特基型的，用以獲得最低的正向電壓。
必須計算電阻，將最高預期電壓下的電流限制在 1mA 或更低。一種很好的方法是每伏預期過電壓對應 1kΩ。因此，如果最大預期負電壓為 -5V，則電阻必須至少為 5kΩ 或更大。該電阻可以是分壓器或其他電阻輸入網絡的一部分?？梢詫㈩?lèi)似的電阻添加到另一個輸入端以抵消偏置電流。在最小鉗位電流、偏置電流誤差和交流信號的最低額外延遲之間取得折衷后確定了電阻器的大小。

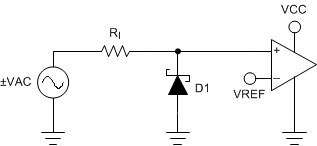

圖 6-7 串聯電阻和二極管負電壓保護如果電阻值過高，與比較器輸入偏置電流和二極管漏電流的相互作用會導致閾值點發生偏移。由于存在輸入和雜散電容以及電阻的時間常數，高電阻值還會導致交流信號延遲。
如果電阻值太低，二極管的正向電壓會由于鉗位電流的提高而增加，并且在鉗位時會降低源極的負載。由于延遲較低，較低的值對交流信號更好。
這種簡單鉗位方法的缺點是二極管的正向電壓可能超過 -300mV 輸入限值，即使使用低正向電壓肖特基型二極管也是如此。
如果應使用較大的負輸入電壓（例如過零檢測器或帶有電感振鈴的輸入信號），這需要鉗位輸入信號的負向部分，則必須使用低比率分壓器。請參閱節 6.9.3.2.1。
