3 計算示例
表 3-1 列出了系統要求，其中必須使用具有 1% 精度閾值電壓的 SVS。當電源電壓低于其標稱值（3.3V 到 2.97V）的 10% 時，處理器應復位。VREF 和 IS 可直接從器件數據表中找到。
| 字段 | 值 |
|---|---|
| IC | TPS3808G01 |
| VREF | 0.405V |
| IS | ±25nA |
| VI | 3.3V |
| VIT | 2.97 V |
| 所需 % ACC | 1% |
首先，使用Equation9 計算 R2 的最接近標準值。
已知 R2 后，使用Equation10 計算 R1 的最接近標準值。
使用標準值電阻的作用是，預期閾值電壓可通過
Equation11 找到。
然后，使用Equation6 確定輸入電流。IS 作為正值使用，以確定通過分壓器的最大電流量。
還可以發現，此電流約為泄漏電流的 100 倍，這驗證了之前說明的經驗法則。

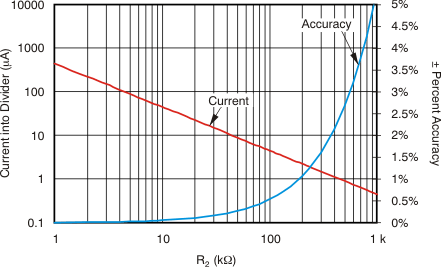

最后，使用Equation5 和Equation6，圖 3-1 展示了當 R2 范圍為 1kΩ 到 1MΩ 時，最壞情況精度和分壓器輸入電流的變化。請注意，精度基于新計算出的 VIT：2.974V。
圖 3-1 精度和通過分壓器的電流變化與電阻 R2圖 3-1 還明確表明了精度與 R2 的線性關系以及電流與它的指數關系（注意對數軸）。這種相關性表明電阻 R2 的增加和減少都會產生增益遞減。在低端，電流顯著增加，而精度少量增加。在高端，精度顯著減少，而電流少量減少。泄漏電流的精度幾乎始終優于圖中顯示的精度，這是因?yàn)樾孤┝坎⒎鞘冀K處于最壞情況。不過電流的變化不大，這是因?yàn)樵谶M(jìn)入分壓器的電流中，泄漏電流幾乎始終是其中的一小部分。
