2 使用 TPS3808G01 進行設計

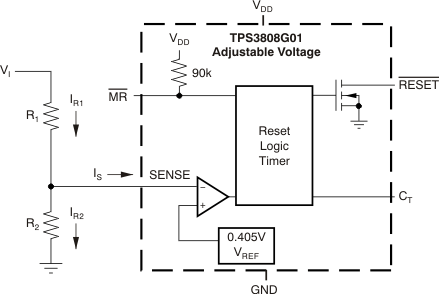

如圖 2-1 所示，TPS3808G01 的感應引腳輸入與 0.405V 內部基準電壓 (V_REF) 進行比較。分壓器用于將受監測的電壓 (V_I) 降至感應引腳電平。分壓器比率基于所需的 V_I 跳閘點選擇，SVS 應在此點生成復位。此跳閘點是閾值電壓 V_IT。必須提供準確的跳閘點，才能防止系統過早或過晚復位。

選擇要使用的電阻時，應先選擇 R₂；然后求解 R₁ 以達到所需 V_IT。Equation1 展示了 R₁ 的計算（給定 R₂），Equation2 基于 R₁ 和 R₂ 的選定值計算了 V_IT 的實際值。

不過，由于存在泄漏電流 (I_S)，感應引腳的電壓 (V_S) 不是預計的所需 V_IT。實際 V_S 可使用Equation3 確定。實際輸入閾值電壓會由于泄漏電流而變化，可通過Equation4 計算?？墒褂?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#SLVA450707">Equation5 確定分壓器的結果精度。

分壓器消耗的電流 I_R1 是經過分壓器中頂部電阻的電流（包括泄漏電流的影響）。該值可使用Equation6 確定。當 I_S 為正值時，進入分壓器的電流達到最大（流入引腳；請參閱圖 2-1）。Equation6 展示了分壓器消耗的電流隨輸入電壓呈近似線性變化。當泄漏電流很小并且/或者分壓器中的電阻較小時，Equation6 簡化為歐姆定律。

通過變換Equation5 并求解 R₂，我們可以得到Equation7。此公式可用于設計符合所需精度要求的分壓器。請注意，負精度等同于使用負泄漏電流，并生成當精度和泄漏電流均為正值時存在的相同電阻 (R₂)。換而言之，如果泄漏電流為負值（即流出引腳），閾值電壓將低于預計電壓，這相當于負精度。

通過變換Equation4 并求解 R₂，我們可以得到Equation8。通過此公式，我們現在可以設計分壓器以達到所需電流 I_R1。
