2.4 引線式

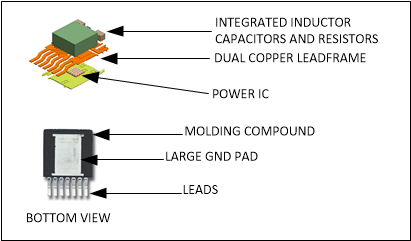

引線式模塊封裝包括雙銅引線框，引線框之間放入一個電源 IC。集成的電感器、電容器和任何其他無源器件位于頂部引線框上。封裝采用模塑化合物進行塑封，并具有若干引線和一個大的 GND 焊盤，可實現良好的熱傳遞效果和簡單的布局。圖 2-6 提供了封裝結構的圖示說明。
圖 2-5 采用引線式超模壓 PMOD 封裝的 LMZ14203（42V、3A）模塊
