在工業中使用脈寬調制來生成所需的電流波形很常見。占空比是導通時間與信號周期的比值，它決定了控制頻率下施加到線圈上的最大和最小電流。

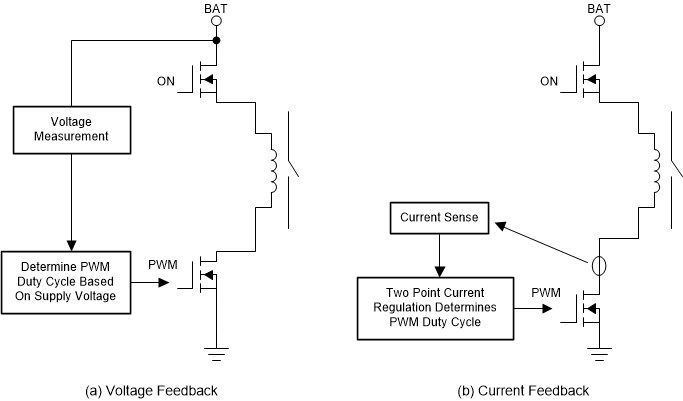

通常有兩種控制方法用于進行 PWM 控制。一種是電壓反饋，另一種是電流反饋。電壓反饋是電流的開環控制。它測量電源電壓并相應地設置占空比。盡管這種實現方式的硬件電路簡單，成本較低，但電流精度較差，為了確保正常工作，總是需要預留較大裕量。此外，還需要進行額外的預校準工作來獲得不同接觸器的電壓占空比圖。

電流反饋是電流的閉環控制。它始終測量線圈電流，并根據電流直接切換開關。這可以確保較高的電流精度，讓線圈電流與所需電流保持高度一致。此外，不再需要電壓占空比圖，節省了預校準工作。然而，這種電流反饋方法的成本可能比電壓反饋解決方案的成本更高。DRV3946-Q1 具有支持閉環控制的集成電流檢測功能，從而消除了電流反饋方法的成本。
