2.2 磁性實現
在選擇開關的樣式或機械實施后，應考慮如何將機械刺激轉換為系統利用的電信號?；魻栃?yīng)傳感器，特別是霍爾效應開關是一種理想的選擇。圖 2-3 說明了全極霍爾效應開關的基本操作。該圖表明，霍爾效應開關有高電平和低電平兩種狀態，當感應的磁場振幅超過 BOP 閾值時，典型的霍爾效應開關置為低電平，當振幅低于 BRP 閾值時，霍爾效應開關重新置為高電平。我們可以概括為，當磁體接近霍爾效應開關時，開關將觸發為低電平，當離開霍爾效應開關時，開關將觸發為高電平。然而，這些觸發器觸發的距離在很大程度上取決于磁體規格、霍爾效應開關規格、開關方向、磁體方向以及磁體和霍爾效應開關之間的位移距離。

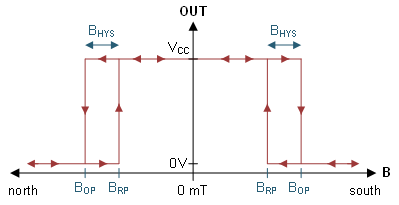

圖 2-3 全極行為如前所述，器件方向非常重要。雖然有 TMAG5170 和 TMAG5273 等 3D 霍爾效應傳感器，但霍爾效應開關仍然無法感應到所有方向上的磁場，而且并非所有霍爾效應開關都能感應到同一方向上的磁場。圖 2-4 顯示了霍爾效應開關如何感應磁場的一些示例。左側的示例顯示的是典型表面貼裝 SOT-23 霍爾效應傳感器（比如 TMAG5231），它可以感應 z 方向上的磁場。中間的示例顯示了另一個 SOT-23（比如 TMAG5123），它可以感應 x 或 y 方向上與封裝并列的磁場。最后，右側的示例是典型的穿孔 TO-92（比如 DRV5032AJLPG），它可以感應 x 或 y 方向上的磁場。
為了更好地了解相對磁體方向和位移如何影響傳感器檢測，應檢查圖 2-5 中塊狀磁體的 B 場。在此圖中，推導出了一些有用的整體概念。點 1 和點 2 分別對應從磁體表面輻射的磁場的出口點和入口點。由于磁場在 xy 平面上能夠從任意角度進入，因此這些點具有強磁場，完全位于 z 軸上。當從我們看到的點移開時，磁場開始從北級環繞到南極。因此，隨著磁場方向變化，我們可以預測，只有一小部分磁場位于 z 方向上，而且由于磁力線不在其他位置匯合，因此總磁場將小于點 1 和點 2 的磁場。而且，磁通自北向南移動的路徑越長，抵御磁通輻射的磁阻就越大，磁場也越弱（通過更細的磁力線來表示）。在基本了解了磁體磁場圖形以及在各個位置中相對磁場強度后，可以對磁體和傳感器在翹板開關內的方向做出一些合理的判斷。
有了對霍爾效應感應方向和磁體的磁場特性的基本了解，現在可以制定各種通用方法來實現最終目標。最終目標是通過以下步驟將機械操作轉換為系統響應。將機械操作轉換為由霍爾效應開關感應的磁場變化。然后，霍爾效應開關將此磁信號轉換為電信號。之后，來自霍爾效應開關輸出的電信號促使通過傳動器或微控制器做出一些反應。
圖 2-6 和圖 2-7 中的一個關鍵細節是只使用了一個傳感器。查看典型霍爾效應傳感器數據表時，我們會發現大多數器件都只有一個輸出。這個典型的器件輸出可能是單極的，只能檢測偏離器件的強磁場，也可能是全極的，無法區分偏離器件或朝向器件的強磁場。盡管存在這種典型行為，德州儀器 (TI) 還提供 DRV5032DU，它有兩個單極輸出，可檢測相反極性的振幅，如圖 2-9 所示。這是唯一一個適用于這些配置的器件。

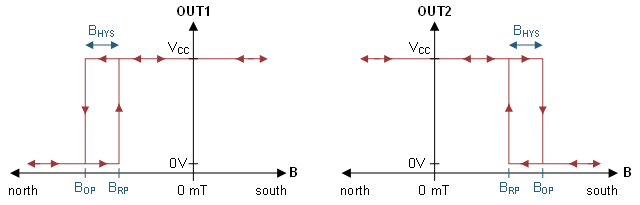

圖 2-9 兩個單極行為由于選項 1 和選項 2 可能需要更多機械設計迭代，并且僅適用于一個不符合汽車標準的器件，因此我們繼續討論圖 2-8 中的方法。雖然可以使用典型的 TO-92 選項，但此設計使用 SOT-23，它可以感應 z 軸上的磁場，通常位于封裝和 PCB 頂部。
