ZHCABH1 January 2022 DRV5021 , DRV5021-Q1 , DRV5023 , DRV5023-Q1 , DRV5032 , DRV5033 , DRV5033-Q1 , TMAG5123 , TMAG5123-Q1 , TMAG5124 , TMAG5124-Q1 , TMAG5131-Q1 , TMAG5231 , TMAG5328
2.8.4 器件差異和溫度漂移
如前所述，每種類型的霍爾效應器件都將存在一些制造差異，其性能會產生溫度漂移。這些問題通過表 2-2 中所示數據表中的最小值和最大值捕獲。至少應在設計階段考慮這些界限，并將其用于計算中。BOP 和 BRP 最大值和最小值之間的差異減小，將導致設計更嚴格、偏差更小。
表 2-2 DRV5033 磁特性 在自然通風溫度范圍內測得（除非另有說明）
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| DRV5033FA：±3.5/±2mT | ||||||
| BOP | 操作點 | TA = –40°C 至 125°C | ±1.8 | ±3.5 | ±6.8 | mT |
| BRP | 釋放點 | ±0.5 | ±2 | ±4.2 | mT | |
| Bhys | 遲滯；Bhys = (BOP – BRP) | ±1.5 | mT | |||
| BO | 磁偏移；BO = (BOP + BRP) / 2 | ±2.8 | mT | |||
| DRV5033AJ：±6.9/±3.5mT | ||||||
| BOP | 操作點 | TA = –40°C 至 125°C | ±3 | ±6.9 | ±12 | mT |
| BRP | 釋放點 | ±1 | ±3.5 | ±5 | mT | |
| Bhys | 遲滯；Bhys = (BOP – BRP) | 3.4 | mT | |||
| BO | 磁偏移；BO = (BOP + BRP) / 2 | 5.2 | mT | |||
除了 BOP 和 BRP 的差異，芯片貼裝和更重要的霍爾元件放置也存在一些差異。這種差異通?？梢栽陬愃朴?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#GUID-FFBC9EF0-C7F3-4923-AD86-21AEFC7EDC0E">圖 2-31 的圖中的數據表中找到，它等于偏移誤差。

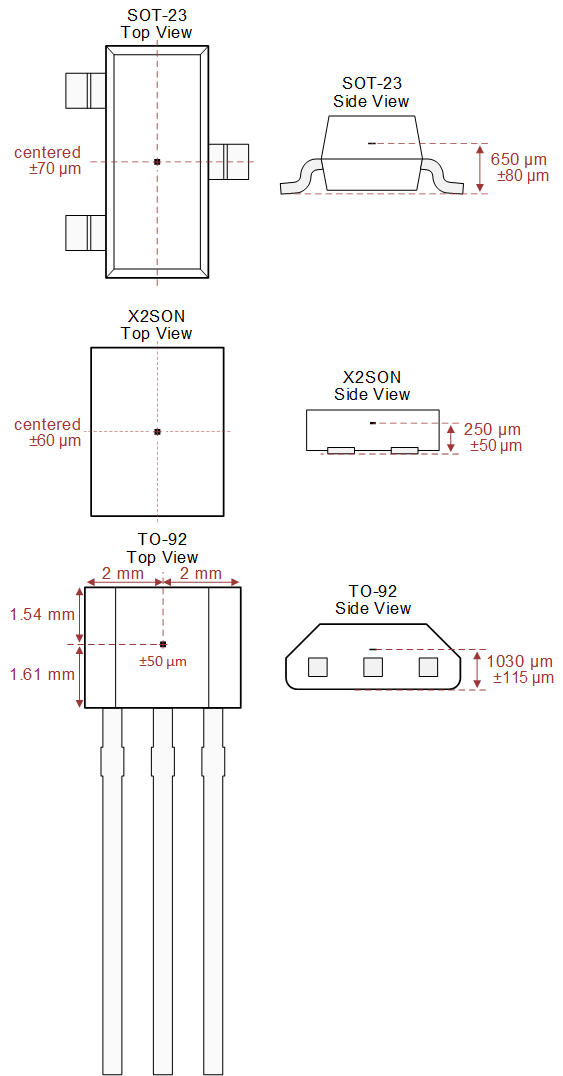

圖 2-31 霍爾元件放置示例
