ZHCABI8 March 2022 AM2631 , AM2631-Q1 , AM2632 , AM2632-Q1 , AM2634 , AM2634-Q1
AM263x 的 PWM 模塊繼承了 TI 經典 C28 控制器的特性。AM263x 擁有獨特的 XBAR 架構,它的 ADC SOC 觸發器能夠觸發 ADC 事件以及 DMA 之類的各種其他事件。此部分將詳細介紹如何同步 PWM 模塊以及如何配置 PWM 模塊,以觸發 ADC 和 DMA。有關詳細信息,請參見技術參考手冊。

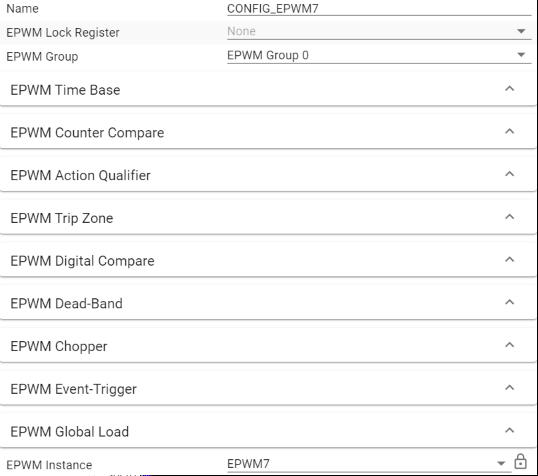

圖 2-18 呈現了 ePWM7 總結信息,它用于觸發通過 DAC 以 200kHz 更新的旋轉變壓器激勵信號的 DMA。這里有幾個選項卡可用于配置。但出于 DMA 觸發目的,只會更新三個選項卡。

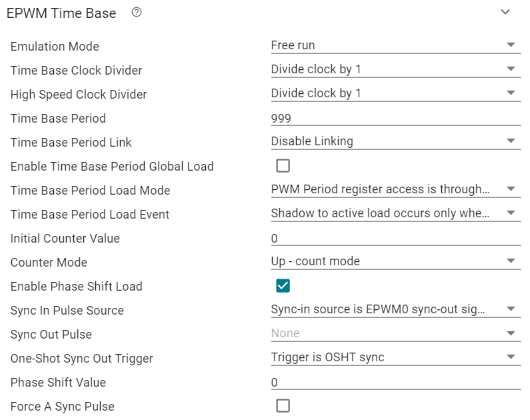

圖 2-19 顯示有關時基的詳細信息。EPWM7 配置為 200kHz、向上計數并遵循 ePWM0 的同步輸出脈沖。值得注意的是,外設的工作頻率是 200MHz,而 R5F 內核的運行頻率是 400MHz。

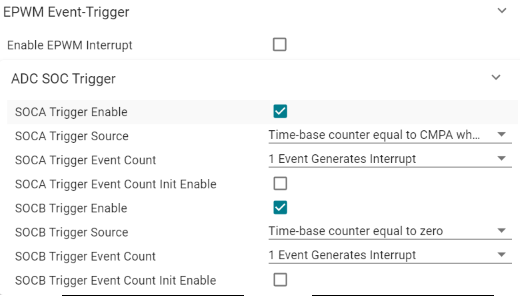

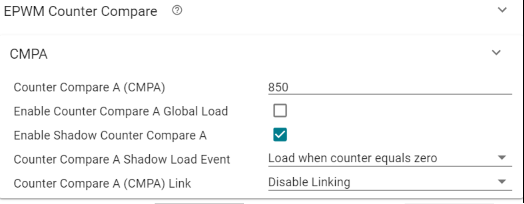

圖 2-20 顯示有關事件觸發器的詳細信息。下面列出了主要內容。ePWM7 用于生成兩個觸發器,ADC SOCA 和 SOCB。兩個觸發器來自不同的源事件。與 CMPA 相關的觸發器在“Counter Compare”選項卡中配置,如圖 2-21 所示。

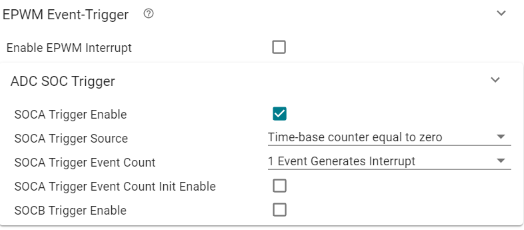

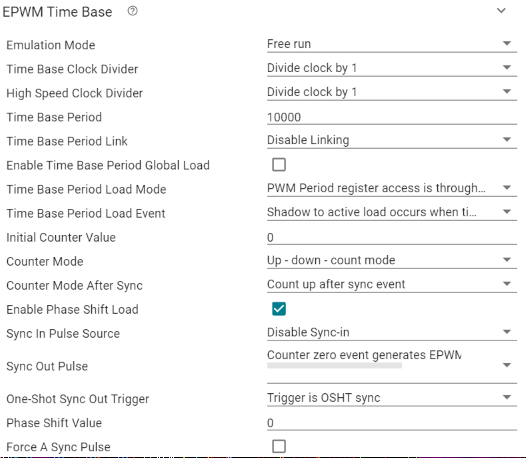

EPWM0 用作牽引逆變器的相位 A。所有 EPWM 通道都同步到 EPWM0。它配置為 10kHz、向上計數/向下計數、無同步輸入、同步輸出和計數器為零時 ADC SOC 觸發器,如圖 2-22 和圖 2-23 所示。

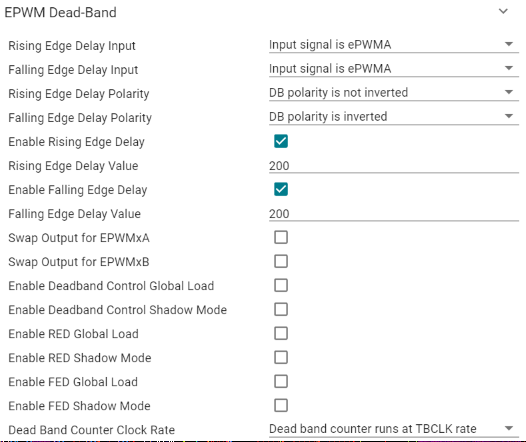

如圖 2-24 所示配置 EPWM0 的死區。延遲值為 200 表示 1000ns,因?yàn)橥庠O(shè)時鐘頻率為 200MHz。
