逆變器上電后，便可以在開環中旋轉電機。建議起始速度為低速。標幺值全局變量 SpdRef 可設置在 0.01 左右。幾個標志控制所列示例程序的執行?！皉unMotor”是“gTFlag_MockTheta”和“gTFlag_SpdDemo”的柵極。如果“runMotor”為“FALSE”，不會發送速度命令?！癵TFlag_MockTheta”將在開環和電流閉環中使用仿真角度和速度?！癵TFlag_SpdDemo”將提供速度命令，以演示速度閉環?！癵TFlag_MockTheta”和“gTFlag_SpdDemo”不應該同時為“TRUE”。必須使用“runMotor”停止電機，然后在“gTFlag_MockTheta”和“gTFlag_SpdDemo”之間切換。當“gTFlag_MockVdq”為“TRUE”時，在 SVPWM 生成前來自程序的 Vd 和 Vq 將通過從表達式窗口中手動輸入進行覆蓋。當“gTFlag_MockId”或“gTFlag_MockIq”為“TRUE”時，電流環路控制器輸入端的電流值將通過從表達式窗口手動輸入進行替換。

• runMotor
• gTFlag_MockTheta
• gTFlag_MockVdq
• gTFlag_MockId
• gTFlag_MockIq
• gTFlag_SpdDemo

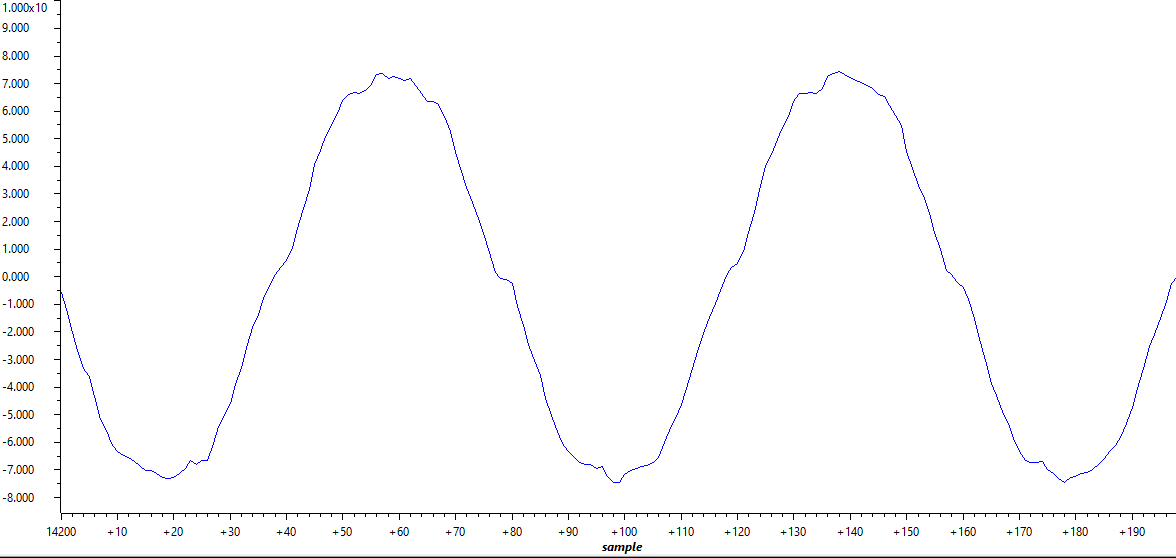

在此部分中，將“gTFlag_MockTheta”和“gTFlag_MockVdq”設置為“TRUE”后，“runMotor”可更改為“TRUE”。正確選擇“SpdRef”、“VdTesting”和“VqTesting”后，值得注意的是，Vd 和 Vq 是實際值，而不是標幺值。如Topic Link Label2.4.3所述，可讀取 A 相電流。圖 2-36 中繪制了它。在接通低頻交流電流后，電機應該開始旋轉。否則，建議檢查電機、逆變器和控制卡。逆變器硬件詳情可參見 TIDM-02009。用戶指南中應提供控制卡詳情。
