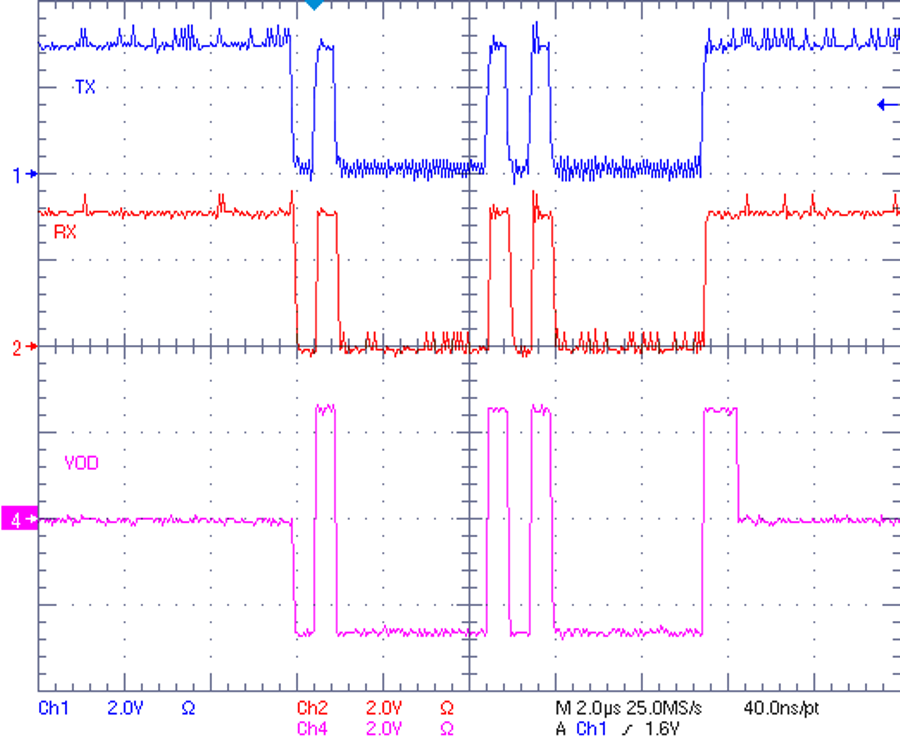

在第一個測試中，使用了一個通用半雙工 RS-485 EVM，并組裝有一個 THVD1426 器件。電路板與 120? 電阻端接，并通過 3.3V 電源供電。通過將 SHDN 引腳（引腳 2）設置為高電平并將 REB 引腳（引腳 3）設置為低電平，器件處于運行狀態，接收器始終打開。選擇了十六進制格式的字符串 0x0101h 和 2,000,000 波特率進行傳輸。在測量中，在電路板上探測了三個位置，分別是輸入數據（引腳 4）、總線引腳（引腳 6 和 7）以及接收數據（引腳 1）。在圖 2-2 中，通道 1 是標記為 TX 的輸入數據，通道 2 是標記為 RX 的輸出數據。總線信號 VOD（通道 4）通過差分探頭測量。這些測試結果表明，驅動器在輸入信號從高電平切換到低電平時開啟。傳輸完成后，驅動器釋放總線?？偩€變?yōu)楦咦杩?，并且總線電壓通過終端共同拉動。
