根據前兩個測試，此測試使用了兩個 EVM 和 300 英尺 AWG 22 電纜在相同的低波特率 115200 下測試遠距離通信。和以前一樣，在領導節點和跟隨者節點上，SHDN 引腳（引腳 2）設置為邏輯高電平，REB 引腳（引腳 3）設置為邏輯低電平。在此設置中，數據由 D 引腳的領導節點傳輸，并由 R 引腳的跟隨者節點接收。通常，在具有長電纜的系統中，需考慮傳輸線路的影響。始終建議在電路板上放置終端電阻，以提高信號完整性。此測試也不例外。為模仿多個節點的負載，在總線與接地之間插入了 375? 電阻，如圖 2-5 所示。在實際應用中，除接地以外，負載的共模節點會有一定程度的電勢偏移。THVD14x6 的每個輸出具有約 96k? 阻抗。375? 集總電阻表示約 256 個節點。

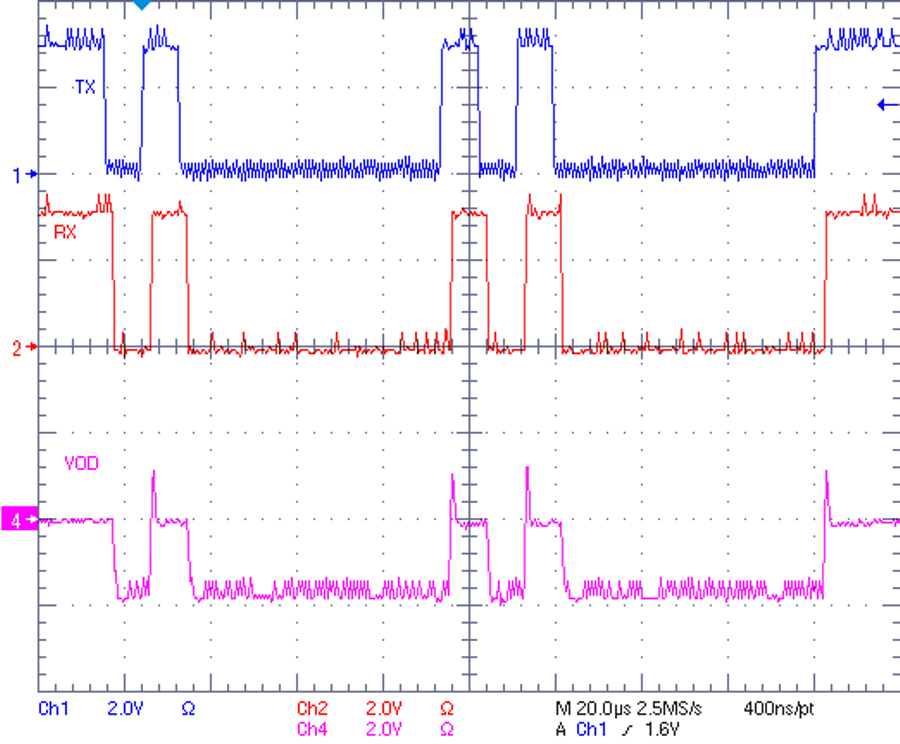

在圖 2-6 的波形中，TX（通道 1）是領導節點的 D 引腳處的輸入，接收器輸出波形（通道 2）和總線信號波形（通道 4）在跟隨者節點的電路板上測量。測量結果表明，總線信號因電纜損耗而衰減，總線信號的形狀與圖 2-5 所示的形狀類似。與第二個測試中的結果一樣，通信沒有問題。相同注釋也適用于此設置，即添加一些總線偏置網絡能夠讓通信更加穩定。
