如果通過將 DE 引腳設置為低電平并將 REB 引腳設置為高電平而禁用驅動器和接收器，THVD24x0 器件將進入關斷模式。在關斷模式下，若沒有任何負載，功耗僅為 0.1μA（典型值）。請注意，器件從關斷模式中喚醒需要較長時間。例如，THVD2450 驅動器從關斷模式的使能時間為 2μs，如果接收器保持打開，則使能時間為 7ns。同一概念也適用于接收器使能時間?？辜夥迕}沖功能集成到使能引腳中，使它們在高噪聲環境下更加強大。相應參數稱為 t_SHDN（關斷時間），以下實驗顯示了如何解讀此值。

在此測試（圖 2-8）中，THVD2450 在接收器模式下設置，DE 和 REB 引腳均為低電平。接收器輸出通過 4.7k? 電阻下拉接地。通過 5V 電源，15MHz 5V 峰峰值差分時鐘饋送到 A 和 B 引腳。

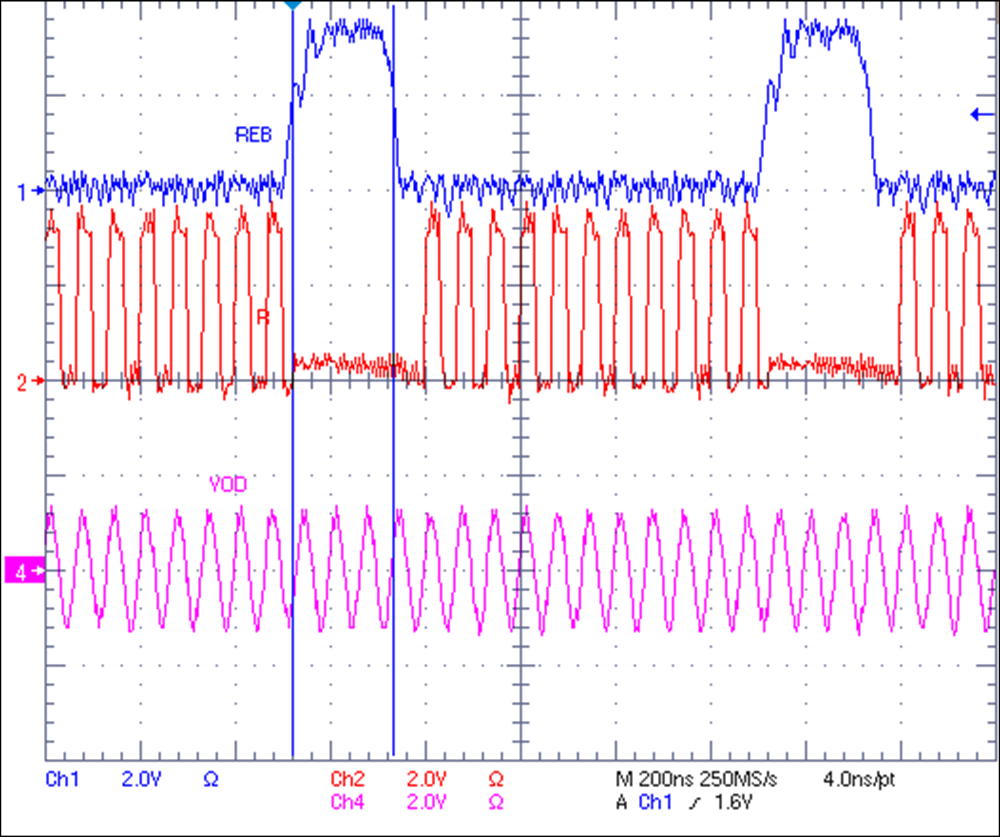

禁用驅動器后，如果接收器也一并禁用，器件將進入關斷模式。由于抗尖峰脈沖功能，如果 REB 引腳（引腳 2）的禁用脈沖很窄，器件不會關斷。圖 2-9 顯示了當 REB 引腳從高電平切換到低電平時，THVD2450 接收器立即恢復工作。此 212ns 尖峰脈沖 將濾除，因此器件不會關斷。

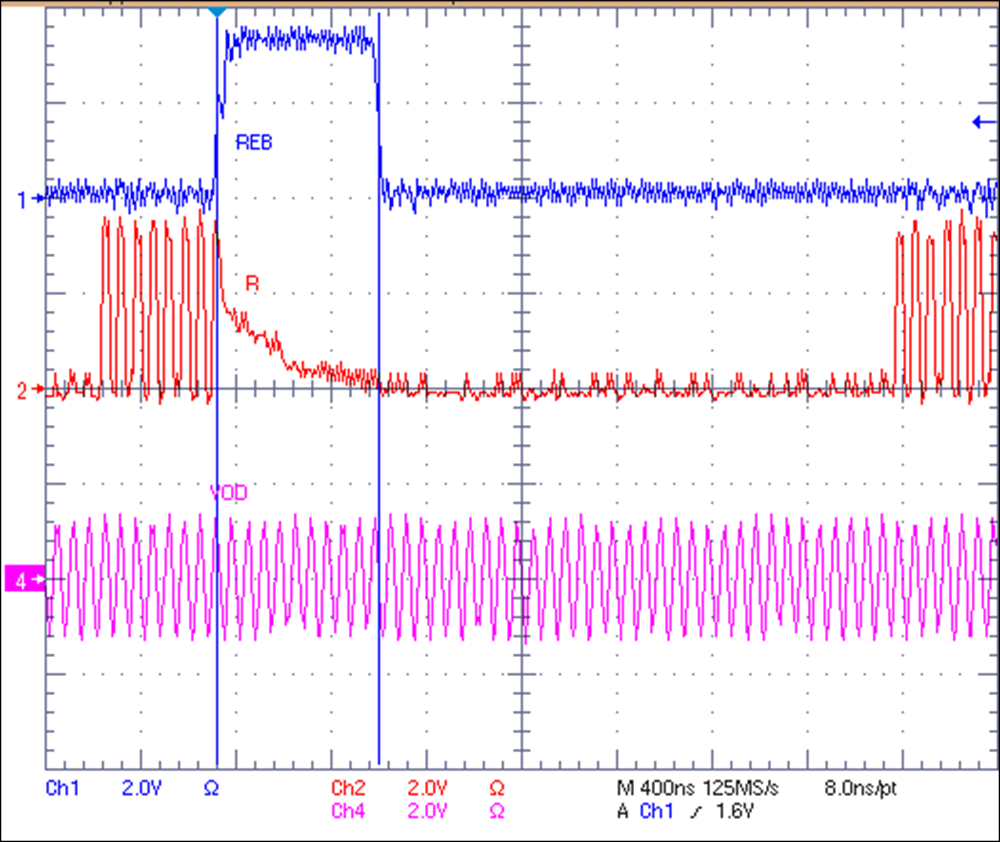

如果禁用時間超過數據表中 t_SHDN 的最大值 500ns（圖 2-10），則在驅動器和接收器均禁用的條件下，THVD2450 將進入關斷模式。接收器處于啟用狀態時，喚醒時間約為 2.2μs。在許多應用中，DE 和 REB 引腳短接。因此，微控制器的一個 GPIO 引腳可以控制收發器的模式。此實驗明確表明，通過切換此控制引腳，THVD24x0 不會進入關斷模式。同樣功能也適用于驅動器使能引腳（DE - 引腳 3）。如果單獨控制兩個使能引腳，使能引腳中的短尖峰脈沖也不會使 THVD24x0 關斷。
