在若干應用中，數據速率并非與器件的建議數據速率完全一致。例如，根據數據表定義，THVD2450 運行所在的最大數據速率為 50Mbps，THVD2410 運行所在的最大數據速率為 500kbps。在應用中，數據速率可能在這兩個值之間，這會產生一個常見問題，即高速 RS-485 器件能否用于低速應用？通常，高速器件具有快速邊緣（較短上升/下降時間）。由于快速邊緣的高頻分量，這些尖銳邊緣可能會在低速應用中產生意外輻射。要讓總線信號變得平滑，可在總線上添加差分電容器以構成低通濾波器。

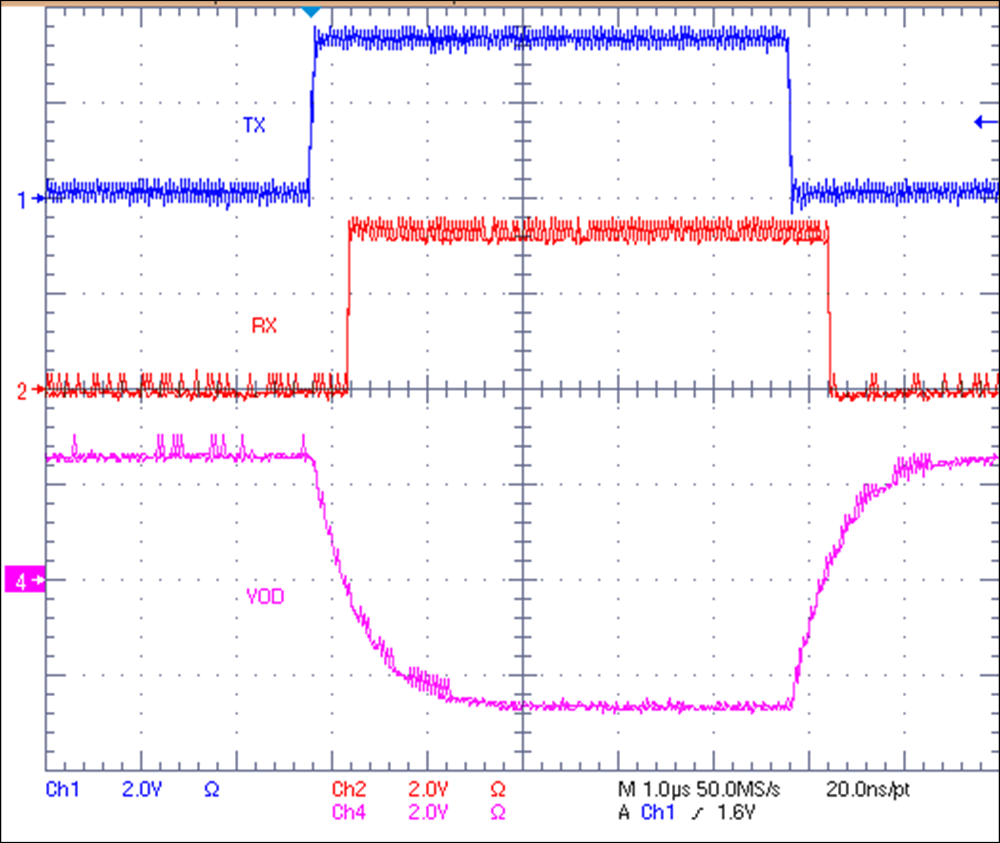

為進行比較，選擇了 SN65HVD1780 作為基準。此器件還具有高故障電壓 (±70-V) 保護，并使用最高 115kbps 的低數據速率。使用 5V Vcc 和 120? 終端電阻，圖 2-4 顯示了具有 100kHz 時鐘輸入的 SN65HVD1780 總線引腳輸出。差分總線信號（通道 4）顯示了約 2μs 上升和/或下降時間，這與數據表參數一致。

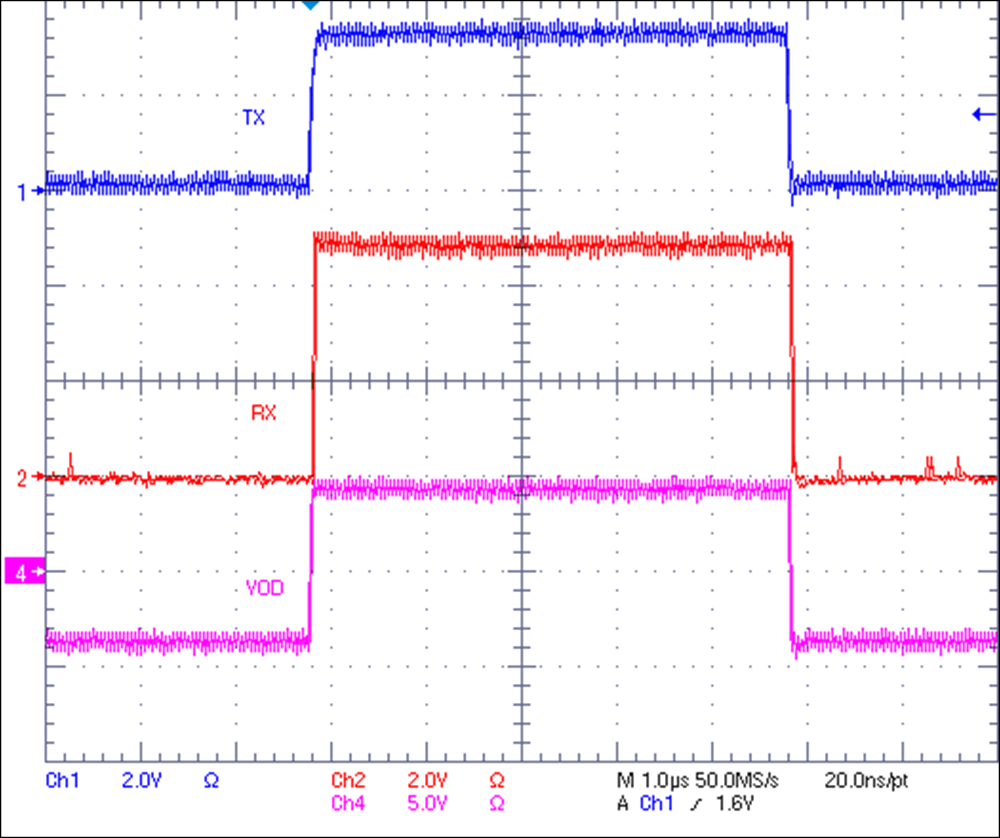

使用與 SN65HVD1780 相同的設置時，THVD2540 會產生尖銳邊緣，這在預料之內，因?yàn)槠骷哂?5ns 上升和/或下降時間（圖 2-5）。

組裝一個差分電容器能夠有效減緩 THVD2540 上的快速邊緣。此電容器與終端電阻并聯，但可以將兩個元件在電路板上并排放置，如圖 2-6 所示。

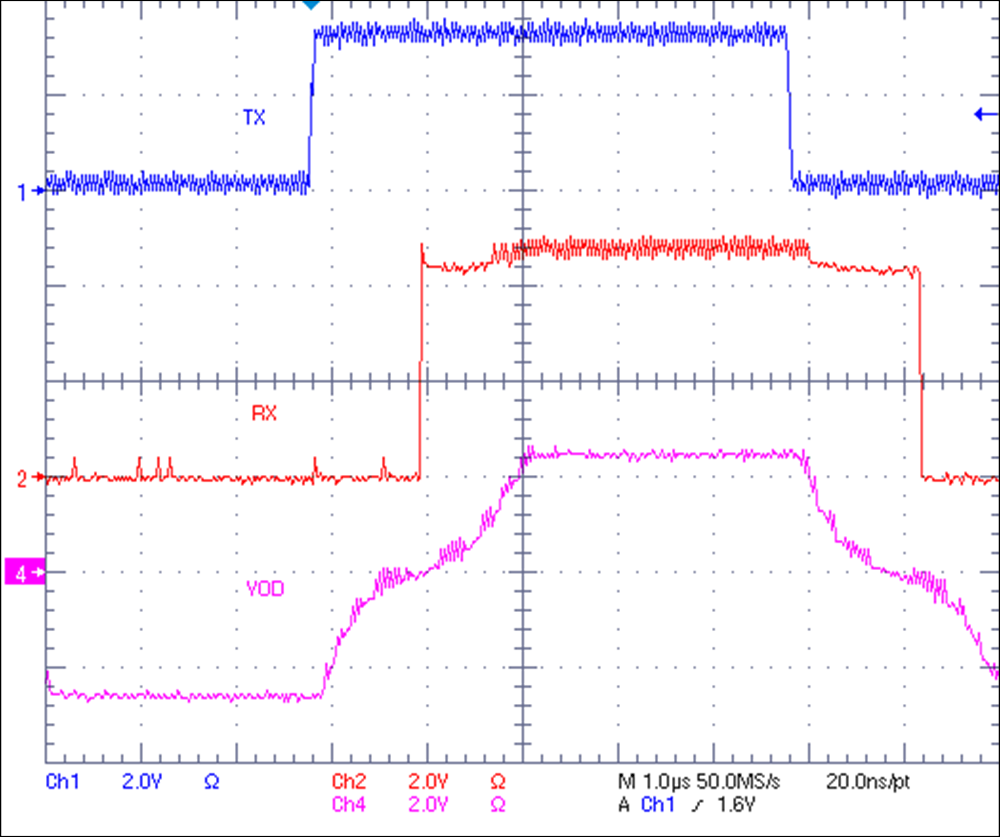

圖 2-7 是在總線上額外放置了 8200pF 差分電容器的 THVD2450 的結果，其他測試設置與之前相同。THVD2450 的驅動器需要時間來充電和放電大電容器，因此使快速邊緣變得圓滑。通過 8200pF 電容器，上升/下降時間現在超過 1μs，非常接近于圖 2-4 中 SN65HVD1780 的時間。此實驗表明，高速器件可在低速應用中使用，同時添加差分電容器可以有效減輕電磁干擾 (EMI) 問題。
