在若干系統中，特別對于遠距離通信，不同位置的接地電勢會有很大不同。此接地電勢將成為相對于總線差分信號的共模偏移。例如，在遠距離點對點通信中，A 和 B 引腳的輸出信號在節點 1 從 1V 切換為 3V。如果節點 2 相對于節點 1 具有 -7V 的接地電勢偏移，則總線信號電壓將相對于節點 2 的本地接地，在 8V 到 10V 之間不等。RS-485 器件具有較大的輸入共模范圍，可使系統在更寬的接地偏移場景中工作。以下實驗室測量演示了 THVD24x0 器件在 ±25V 輸入共模范圍下正常工作。

在測試中，兩個半雙工 EVMs 組裝了 THVD2410 和 120? 終端電阻（圖 2-1）。兩個電路板通過兩根 10ft (3m) 電纜連接。兩個電路板之間產生接地電勢，并且接地電勢差異在調制下不時變化。由于一個電路板配置為發送器，另一個配置為接收器，因此發送的通信數據為 1MHz 時鐘信號。

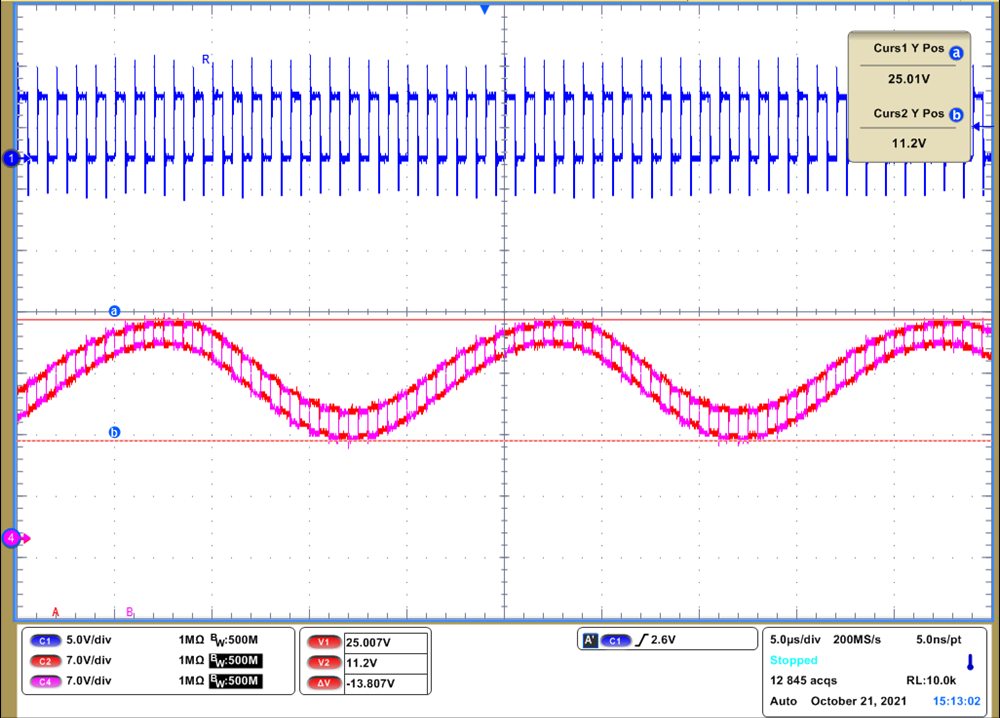

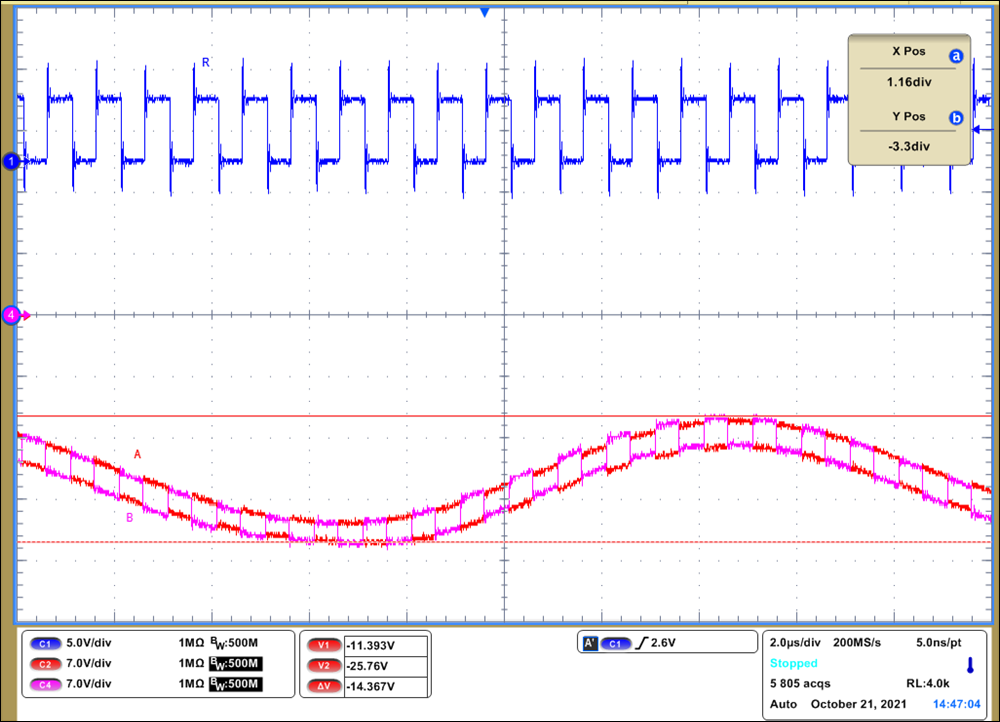

在圖 2-2 中，信號在總線引腳（引腳 6 和 7，圖中的通道 4）和接收節點的 R 引腳（引腳 8，圖中的通道 1）處相對于電路板的本地接地 (GND2) 進行測量。輸入信號在 50kHz 速率下從 11V 變?yōu)?25V（峰峰值）。差分總線信號的變化范圍約為 12V 共模電壓，但接收器輸出將生成正確信號。同樣，如果接地電勢差為正，則接收的總線信號具有負共模偏移（圖 2-3）。在此測試中，器件能夠在 -11V 到 -25V 峰峰值差分信號下正常工作。這兩個測量表明，THVD24x0 器件不僅能在擴展的共模范圍下正常工作，也能在變化較頻繁的共模電壓下正常工作。
