1 引言

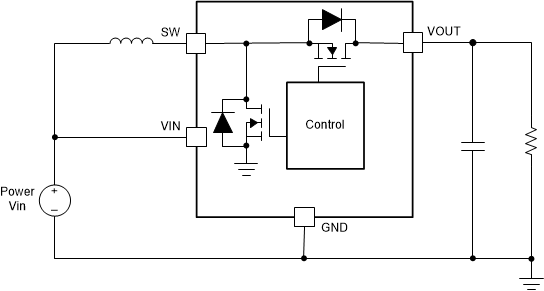

許多應用需要升壓轉換器來獲得高于輸入電壓的輸出電壓。對于升壓轉換器，VIN 引腳連接到器件的電源，而 SW 引腳連接到內部低側功率 MOSFET 的漏極。圖 1-1 顯示了升壓轉換器的典型應用。功率級的電源 Vin 為 VIN 引腳供電，因此 Vin 應與器件的輸入電壓范圍兼容。

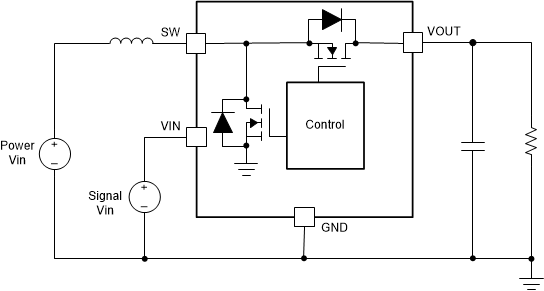

但是，升壓轉換器對輸入電壓范圍有嚴格的限制。在某些應用中選擇合適的升壓轉換器并不容易，尤其是當功率級需要在非常低的輸入電壓下工作時。圖 1-2 顯示了一個針對 VIN 引腳使用外部偏置信號 Vin 的簡單解決方案。Vin 信號應與輸入電壓范圍兼容，但僅適用于 IC 本身，因此電流消耗僅處于 mA 級別。升壓功率級電源 Vin 的實際電源可能比輸入電壓范圍寬得多。
