4 應用案例

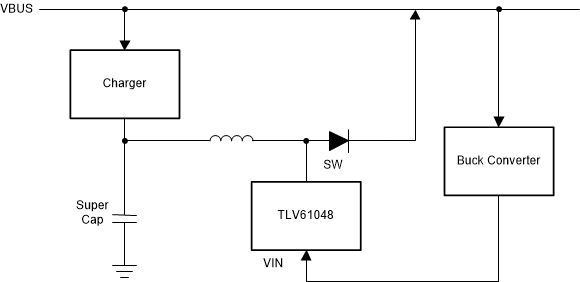

超級電容器通常用作備用電源系統中的儲能單元。超級電容在總線電壓 VBUS 存在時充電，在總線電壓下降時放電以保持 VBUS。升壓轉換器最低工作電壓越低，超級電容放電越深，后備時間越長。為了滿足備用時間要求，最小工作電壓設置為低于 2V，但沒有負載能力充足的極低電壓升壓轉換器。為了優化應用，當 VIN 引腳由降壓轉換器的外部偏置供電時，可以使用 TLV61048。有關詳細信息，請參閱智能儀表 PLC 模塊備用電源參考設計。圖 4-1 顯示了電源結構的簡化方框圖。

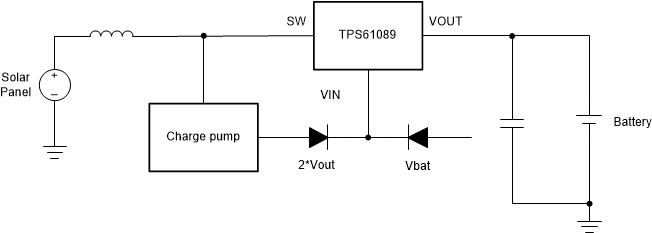

另一種外部偏置情形是用于輸入電壓范圍僅為 0.4V 至 0.55V 的太陽能電池板。如圖 4-2 所示，輸出 2 × Vout 電壓的分立式電荷泵電路用于在啟動后為 VIN 引腳供電，請參閱適用于鋰離子電池的單節電池太陽能電池板能量收集參考設計。電池電壓也低于 TPS61089 的最小輸出電壓，但系統運行良好且效率更高。
